Công Nghệ Đột Dập Kim Loại: Nguyên Lý, Quy Trình Và Ứng Dụng

Đột dập kim loại (hay Dập tấm) là một công nghệ gia công kim loại cốt lõi, sử dụng lực lớn để biến dạng tấm kim loại theo hình dạng khuôn mẫu, tạo ra chi tiết hàng loạt với độ chính xác cao.

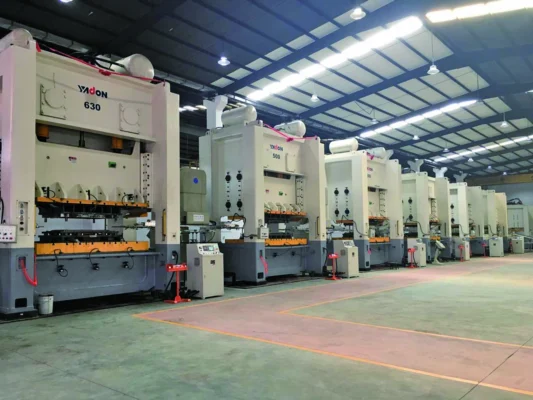

Dây chuyền máy dập khung H trong công nghệ đột dập kim loại tại xưởng sản xuất

1. Giới thiệu chung về công nghệ đột dập

1.1. Khái niệm công nghệ đột dập trong gia công kim loại

Công nghệ đột dập (hay Press Working/Stamping) là quá trình gia công tạo hình kim loại tấm bằng cách sử dụng lực nén cực lớn từ máy ép để biến dạng vĩnh viễn vật liệu theo hình dạng của khuôn dập (cối đột và khuôn). Quá trình này không làm thay đổi thể tích vật liệu, mà chỉ thay đổi hình dạng của nó.

1.2. Vai trò quan trọng trong cơ khí chế tạo và sản xuất công nghiệp

Công nghệ đột dập ngày càng được nhiều doanh nghiệp ưu tiên ứng dụng trong sản xuất vì ba lý do cốt lõi: tốc độ, độ chính xác, và hiệu quả chi phí. Máy đột dập có khả năng hoàn thành sản phẩm cực nhanh, chỉ trong tích tắc, giúp đẩy nhanh chuỗi cung ứng. Nó cũng đảm bảo độ chuẩn xác cao với dung sai cực nhỏ, đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe của các ngành công nghiệp hiện đại. Cuối cùng, khi sản xuất ở quy mô lớn, đột dập giúp tối ưu hóa chi phí đáng kể, giảm thiểu chi phí nhân công và tận dụng triệt để nguyên vật liệu.

1.3. Lý do ngày càng nhiều doanh nghiệp ứng dụng công nghệ này

Sự gia tăng số lượng doanh nghiệp sử dụng công nghệ đột dập có thể được lý giải bằng ba lợi thế cạnh tranh then chốt: tốc độ sản xuất, chất lượng sản phẩm, và tối ưu hóa chi phí.

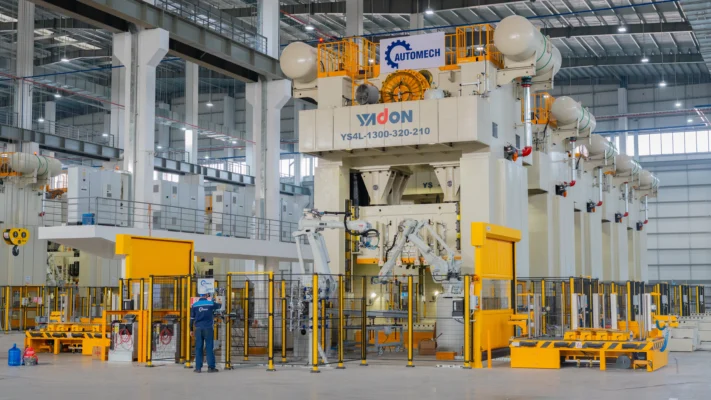

Line dập công nghệ cao tại nhà máy ô tô Vinfast

• Sản lượng vượt trội (Tốc độ): Khả năng gia công chi tiết kim loại nhanh chóng, đo bằng giây, cho phép các công ty tăng mạnh sản lượng và đáp ứng kịp thời nhu cầu thị trường, rút ngắn đáng kể chu kỳ sản xuất.
• Độ tin cậy kỹ thuật (Độ chính xác): Đột dập tạo ra các bộ phận với kích thước đồng nhất và độ chính xác cao, giữ dung sai chặt chẽ. Điều này là bắt buộc đối với các linh kiện cần lắp ráp với nhau, đảm bảo chất lượng và tính ổn định của sản phẩm cuối cùng.
• Khả năng sinh lời (Chi phí): Đối với sản xuất hàng loạt, công nghệ này cho thấy hiệu quả kinh tế vượt trội. Nó giúp giảm thiểu lãng phí vật liệu và cắt giảm chi phí nhân công trên mỗi đơn vị sản phẩm, qua đó tăng biên lợi nhuận cho doanh nghiệp.

2. Nguyên lý hoạt động của công nghệ đột dập

2.1. Nguyên tắc biến dạng kim loại dưới tác động lực ép

Nguyên tắc hoạt động dựa trên việc vượt qua giới hạn đàn hồi và đạt đến giới hạn chảy của vật liệu. Khi cối đột (punch) ép mạnh vào phôi đặt trên khuôn dập (die), vật liệu kim loại tấm sẽ bị cắt, uốn hoặc dồn ép để lấy hình dạng của khuôn.

2.2. Các giai đoạn cơ bản trong quá trình đột dập

Quá trình đột dập cơ bản diễn ra qua các bước:

Đội ngũ kỹ thuật lắp đặt máy dập công nghiệp tại xưởng khách hàng

1. Tiếp xúc: Cối đột bắt đầu chạm vào bề mặt phôi.
2. Biến dạng đàn hồi: Vật liệu bị nén nhẹ, có thể trở lại trạng thái ban đầu nếu dừng lực.
3. Biến dạng dẻo (Cắt/Dập): Vật liệu bị biến dạng vĩnh viễn, đứt gãy (đột) hoặc chảy (dập tạo hình).
4. Hồi phục: Cối đột rút lên, sản phẩm được tách ra khỏi khuôn.

2.3. Yếu tố ảnh hưởng đến chất lượng sản phẩm

• Lực ép (Tonnage): Phải đủ lớn để vượt qua giới hạn bền của vật liệu. Lực quá yếu gây đứt gãy không hoàn toàn; quá mạnh gây quá tải máy và khuôn.
• Khuôn dập: Độ chính xác của khe hở khuôn, độ sắc bén và độ bền của vật liệu khuôn (thép SKD11, DC53…).
• Vật liệu: Độ dày, độ cứng, độ dẻo và chất lượng bề mặt phôi kim loại.

3. Phân loại công nghệ đột dập

3.1. Theo phương thức vận hành

Hệ thống máy dập cơ khí trong dây chuyền công nghệ đột dập

3.1.1. Đột dập cơ (Mechanical Stamping)

Sử dụng hệ thống bánh đà và cơ cấu tay quay khuỷu. Nổi bật với tốc độ cao, phù hợp cho sản xuất các chi tiết nhỏ, mỏng với số lượng cực lớn.

3.1.2. Đột dập thủy lực (Hydraulic Stamping)

Sử dụng hệ thống bơm và piston thủy lực. Cung cấp lực ép lớn, ổn định và dễ điều chỉnh hành trình. Phù hợp cho gia công vật liệu dày, dập sâu và các công đoạn yêu cầu độ chính xác về lực.

3.1.3. Đột dập CNC tự động (CNC Turret Punch Press)

Máy được điều khiển bằng máy tính, tích hợp bàn xoay chứa nhiều loại khuôn khác nhau. Đặc trưng bởi khả năng tự động thay khuôn, định vị phôi chính xác và tốc độ gia công tổng thể cao, linh hoạt cho sản xuất đa dạng.

3.2. Theo công đoạn gia công

Máy dập tiếp theo của Yadon về với khách hàng

3.2.1. Công nghệ đột lỗ (Piercing/Punching)

Là quá trình cắt rời một phần vật liệu để tạo ra lỗ có hình dạng xác định.

3.2.2. Công nghệ dập định hình (Forming)

Quá trình uốn cong hoặc định hình kim loại tấm mà không cắt rời vật liệu, thường dùng để tạo gờ, vách ngăn, hoặc các chi tiết có góc uốn.

3.2.3. Công nghệ dập vuốt (Deep Drawing)

Quá trình biến đổi tấm kim loại phẳng thành chi tiết dạng hộp, chén hoặc trụ rỗng (ví dụ: vỏ lon, nồi, chậu). Đây là một trong những công đoạn phức tạp nhất, yêu cầu máy ép và khuôn chuyên dụng.

4. Ưu điểm nổi bật của công nghệ đột dập

4.1. Gia công nhanh, độ chính xác cao

Thời gian chu kỳ đột dập rất ngắn, cho phép sản xuất hàng trăm, thậm chí hàng nghìn chi tiết mỗi giờ. Sản phẩm được tạo hình bằng khuôn nên có độ lặp lại và độ chính xác hình học cực cao (dung sai thường nhỏ hơn ±0.05mm).

4.2. Sản xuất hàng loạt với chi phí thấp

Sau khi chi phí đầu tư khuôn ban đầu, chi phí gia công cho mỗi sản phẩm sẽ rất thấp do tốc độ sản xuất cao, ít lãng phí vật liệu và yêu cầu ít nhân công giám sát hơn.

4.3. Đảm bảo chất lượng bề mặt sản phẩm

Bề mặt sản phẩm đột dập thường sạch sẽ, không có dấu vết nhiệt (như cắt laser/plasma) và ít cần công đoạn hoàn thiện phụ trợ.

4.4. Ứng dụng linh hoạt với nhiều loại vật liệu kim loại tấm

Công nghệ này có thể gia công hiệu quả hầu hết các loại kim loại tấm: Thép carbon, Inox (thép không gỉ), Nhôm, Đồng, Đồng thau.

Tiến hành đào tạo bàn giao thiết bị cho khách hàng

5. Ứng dụng của công nghệ đột dập trong thực tiễn

5.1. Ngành ô tô – xe máy

Sản xuất các chi tiết thân vỏ (Panel), khung gầm, giá đỡ động cơ, và các linh kiện nhỏ bên trong xe.

5.2. Ngành điện – điện tử

Chế tạo vỏ tủ điện công nghiệp, khung máy tính, các chi tiết tản nhiệt, và phụ kiện kim loại cho bảng mạch.

5.3. Ngành xây dựng – kết cấu thép

Đột lỗ trên bản mã, thanh giằng, các chi tiết liên kết thép tiền chế, giúp đẩy nhanh tốc độ lắp ráp công trình.

5.4. Ngành đồ gia dụng – nội thất

Sản xuất các bộ phận của bếp gas, máy giặt, tủ lạnh, kệ tủ kim loại, ghế và bàn văn phòng.

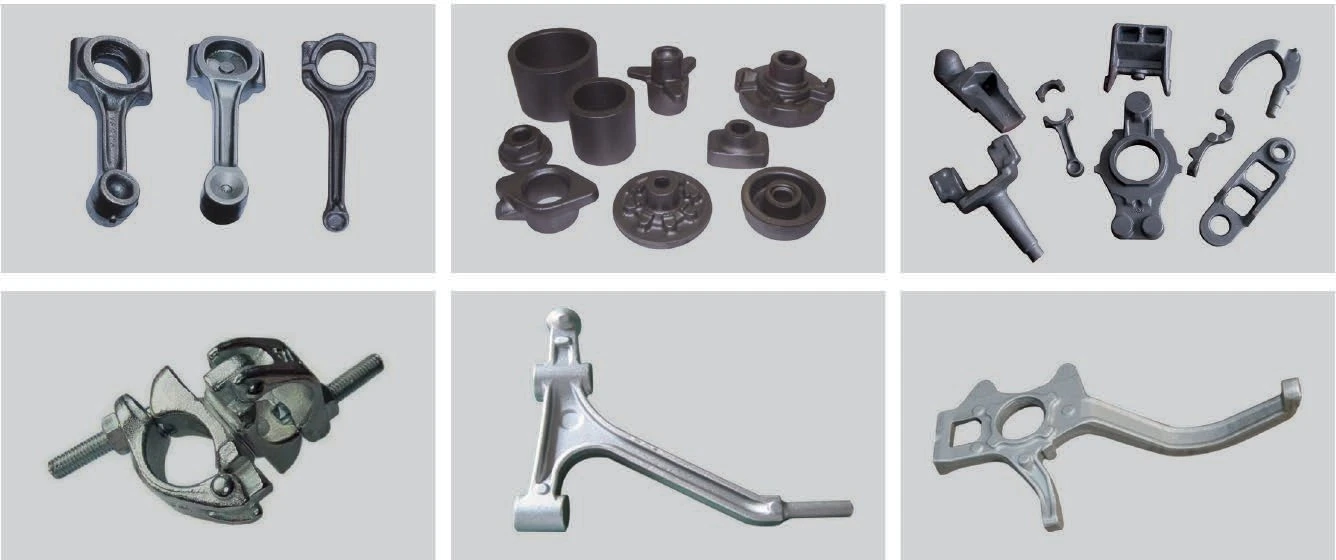

Nhũng chi tiết được tạo ra bởi máy dập

6. So sánh công nghệ đột dập với các công nghệ khác

6.3. Ưu thế riêng biệt của đột dập trong sản xuất hàng loạt

Ưu thế vượt trội của đột dập là chi phí đơn vị sản phẩm tiệm cận mức thấp nhất khi sản lượng đạt đến mức cao (Mass Production), điều mà các công nghệ khác khó đạt được.

7. Xu hướng phát triển công nghệ đột dập hiện nay

Máy dập kết hợp với dây chuyền tự động hóa

7.1. Ứng dụng CNC và tự động hóa

Máy đột dập ngày càng được tích hợp hệ thống CNC và cảm biến thông minh để theo dõi lực ép, nhiệt độ, đảm bảo quy trình ổn định và độ chính xác cao hơn.

7.2. Kết hợp với robot công nghiệp

Robot được sử dụng để tự động cấp phôi, gắp sản phẩm ra khỏi máy và xếp vào khay, tạo thành dây chuyền sản xuất tự động hoàn toàn, giảm thiểu tối đa sự can thiệp của con người.

7.3. Xu hướng xanh – tiết kiệm năng lượng – giảm phế liệu

Các máy ép servo điện thay thế máy cơ và thủy lực truyền thống đang trở nên phổ biến, giúp tiết kiệm năng lượng đáng kể và kiểm soát chính xác lực ép, giảm phế liệu.

8. Doanh nghiệp nên lựa chọn công nghệ đột dập như thế nào?

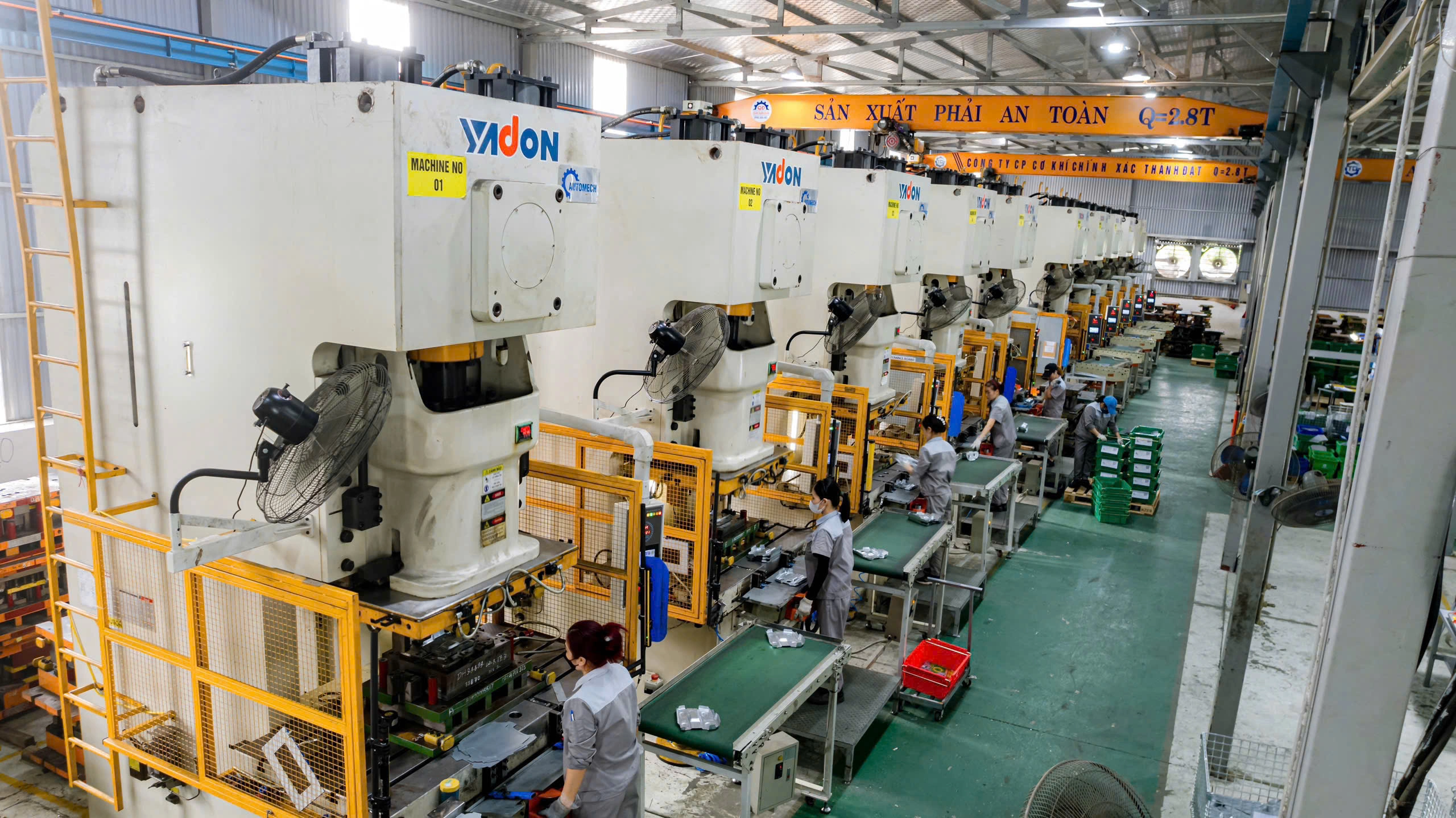

Nhà máy sản xuất do Automech cung cấp thiết bị

8.1. Xác định nhu cầu sản xuất và sản lượng

Nếu sản xuất dưới 10,000 chi tiết/tháng, có thể cân nhắc giải pháp cắt laser kết hợp chấn. Nếu sản lượng trên 50,000 chi tiết/tháng, đầu tư vào đột dập là cần thiết.

8.2. Chọn loại máy phù hợp (cơ, thủy lực, CNC)

• Sản lượng lớn, chi tiết đơn giản: Chọn máy đột dập cơ (tốc độ cao).
• Vật liệu dày, dập sâu, yêu cầu lực lớn: Chọn máy đột dập thủy lực.
• Sản xuất đa dạng, yêu cầu linh hoạt thiết kế: Chọn máy đột dập CNC.

8.3. Đầu tư dịch vụ bảo trì, đào tạo vận hành

Công nghệ hiện đại luôn đi kèm với yêu cầu về kỹ thuật cao. Doanh nghiệp cần chọn nhà cung cấp có cam kết đào tạo vận hành và bảo trì máy định kỳ, đảm bảo khai thác tối đa hiệu suất máy.

9. Automech – Giải pháp công nghệ đột dập tối ưu cho doanh nghiệp

9.1. Giới thiệu năng lực và kinh nghiệm trong ngành cơ khí

Automech là đối tác tin cậy, chuyên cung cấp các giải pháp gia công kim loại tấm toàn diện, với nhiều năm kinh nghiệm tư vấn và lắp đặt hệ thống đột dập, chấn, cắt cho các doanh nghiệp lớn tại Việt Nam.

9.2. Cung cấp đa dạng máy đột dập và công nghệ liên quan

Chúng tôi cung cấp các dòng máy đột dập tiên tiến từ các thương hiệu hàng đầu thế giới, bao gồm:

• Máy đột dập CNC Turret Punch Press.
• Máy ép thủy lực công suất lớn.
• Hệ thống khuôn dập chính xác, độ bền cao.

9.3. Cam kết chất lượng – dịch vụ hậu mãi – đào tạo chuyển giao

Automech cam kết mang lại thiết bị chất lượng cao, đi kèm với dịch vụ hậu mãi nhanh chóng, bảo trì chuyên nghiệp và các khóa đào tạo chuyên sâu giúp đội ngũ kỹ thuật của bạn làm chủ công nghệ mới nhất.

10. Kết luận

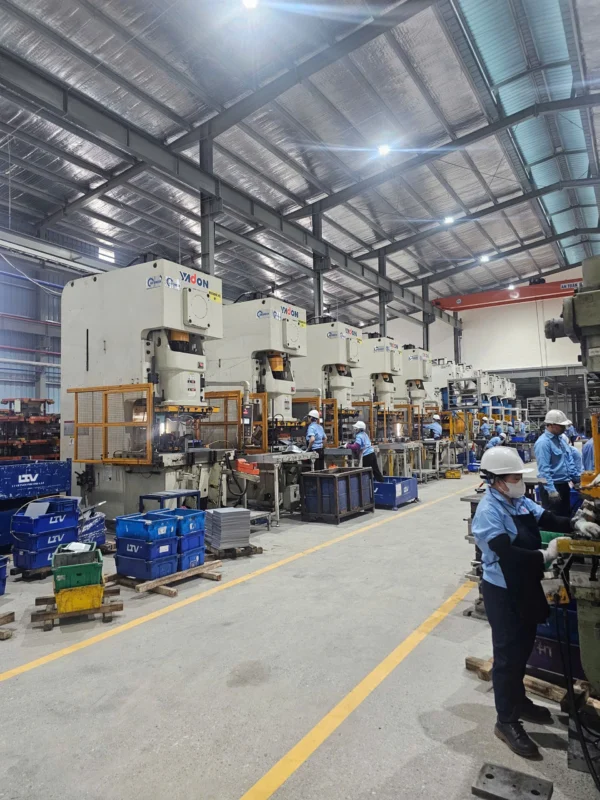

Công nhân vận hành line dập Yadon trong dây chuyền công nghệ đột dập

10.1. Tầm quan trọng của công nghệ đột dập trong công nghiệp hiện đại

Công nghệ đột dập không chỉ là một phương pháp gia công mà còn là giải pháp chiến lược giúp các doanh nghiệp sản xuất đạt được lợi thế cạnh tranh về tốc độ, chi phí và chất lượng sản phẩm trong bối cảnh thị trường ngày càng yêu cầu cao.

10.2. Lời khuyên cho doanh nghiệp khi đầu tư máy móc và công nghệ

Hãy xem việc đầu tư vào máy đột dập chất lượng cao và dịch vụ hỗ trợ toàn diện là khoản đầu tư vào năng lực sản xuất cốt lõi. Lựa chọn đối tác cung cấp uy tín như Automech để đảm bảo sự thành công và phát triển bền vững cho doanh nghiệp.
