Để đáp ứng yêu cầu ngày càng cao về tính thẩm mỹ của mối hàn, đặc biệt đối với gia công các sản phẩm trang trí, nội thất. Máy hàn laser Raytools 4in1 Automech có tích hợp chức năng làm sạch đường hàn, giúp xử lý loại bỏ bụi bẩn và tăng độ sáng bóng cho mối hàn thay thế việc xử lý truyền thống bằng hóa chất, chà mài gây tác động trực tiếp trên bề mặt sản phẩm.

Bài viết dưới đây giới thiệu chi tiết việc cài đặt sử dụng chức năng làm sạch đường hàn trên máy hàn laser Raytool 4in1 Automech.

CÀI ĐẶT SỬ DỤNG CHỨC NĂNG LÀM SẠCH ĐƯỜNG HÀN TRÊN MÁY HÀN LASER

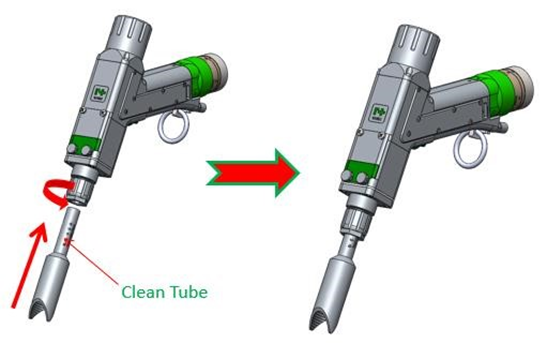

Cấu hình Lắp đặt phụ kiện cho chức năng làm sạch trên súng của máy hàn laser Raytools 4in1

Lắp đặt phụ kiện cho chức năng làm sạch trên súng của máy hàn laser Raytools 4in1Làm sạch đường hàn là 1 trong 4 chức năng của súng hàn laser cầm tay, để sử dụng chức năng làm sạch, các bước thao tác chuyển đổi cấu hình như sau:

  • Tháo cơ cấu cấp dây, bép hàn và nối bép
  • Lắp phụ kiện ống chụp làm sạch
  • Chọn chức năng làm sạch và cài đặt thông số

Chức năng và đặc điểm

Chức năng
  • Loại bỏ lớp sơn và lớp phủ trên kim loại hoặc thủy tinh.
  • Loại bỏ nhanh chóng rỉ sét và các loại oxit khác nhau.
  • Loại bỏ dầu mỡ, nhựa, keo, bụi, vết bẩn và cặn sản xuất.
  • Loại bỏ sơn, rỉ sét và dầu trước khi hàn hoặc liên kết và xử lý oxit, cặn sau khi hàn.
  • Làm sạch khuôn như khuôn lốp, khuôn điện tử, khuôn thực phẩm.
  • Xử lý oxit, loại bỏ sơn và loại bỏ rỉ sét trong sản xuất hoặc bảo trì
Đặc điểm
  • Công suất thấp
  • Phạm vi quét nhỏ
  • Vận hành linh hoạt và thân thiện

Cài đặt phần mềm

Cài đặt phần mềm cho tính năng làm sạch đường hàn

Cài đặt phần mềm sử dụng tính năng làm sạch đường hàn trên màn hình điều khiển HMI của hệ thống

Home:

  • Laser Power: Công suất đầu ra của laser từ 0 đến 2000W
  • Laser Freq: số xung laser được phát ra bởi tia laser mỗi giây (tần số xung)
  • Wobble Freq: 0-150Hz (tần số lắc)
  • PWM: tỷ lệ thời lượng xung và chu kỳ xung 0-100%
  • Clean Width: phạm vi điều chỉnh độ rộng chùm tia 0-10mm
  • Laser: bật/tắt tia laser
  • Gas-Manual: thổi khí liên tục để kiểm tra độc lập
  •  Process No: Tổng cộng 16 quy trình bao gồm các tham số đầy đủ có thể được lưu cho các ứng dụng khác nhau
  • Safety Lock: hiển thị trạng thái khóa an toàn. Màu xanh lá cây biểu thị sự dẫn điện và màu xám biểu thị không dẫn điện
  • Setting: vào menu con của cài đặt cơ bản hoặc cài đặt galvo để sửa đổi thông số
  • Process: vào menu con của quy trình để sửa đổi thông số hoặc chọn quy trình để chạy
  • Moritoning: hiển thị màu đỏ nếu có cảnh báo. Vào menu con để kiểm tra trạng thái I/O và lỗi.
  • Lock logo: khóa HMI để ngăn người khác chạm nhầm vào màn hình trong trường hợp tắt hoặc bật chùm tia khi người vận hành đang vệ sinh hoặc gỡ lỗi. Nó được sử dụng để đảm bảo an toàn cho người vận hành, có thể mở khóa hoặc khóa bằng cách chạm vào biểu tượng hình khóa.

Cài đặt cơ bản

Cài đặt cơ bản chức năng làm sạch

Cài đặt cơ bản chức năng làm sạch

Gas in Advance: thời gian thổi khí từ khi bật nguồn laser đến khi phát tia
Gas Delay: thời gian thổi khí sau khi tắt tia laser
Max Power: đặt chính xác theo công suất định mức nguồn laser,  công suất nguồn laser tối đa là 2000W
Alarm Signal: PNP 24V
NozzleBreak Duration: thời gian bắn tia laser khi tạm thời đầu ống chụp không tiếp xúc với vật liệu, chùm tia laser sẽ tắt khi thời gian không tiếp xúc dài hơn thời gian cài đặt NozzleBreak Duration.

Trên đây là hướng dẫn cài đặt sử dụng chức năng làm sạch của máy hàn laser Raytools 4in1 Automech, Quý khách hàng quan tâm đến các sản phẩm máy hàn laser của Automech xin vui lòng liên hệ để được tư vấn trực tiếp hoặc tham khảo: https://automech.vn/
