Cấu tạo máy hàn laser chi tiết và nguyên lý hoạt động

Cấu tạo máy hàn laser là yếu tố quyết định đến hiệu quả, độ bền và chất lượng mối hàn trong quá trình gia công kim loại. Với nguyên lý hoạt động dựa trên chùm tia laser hội tụ có năng lượng cao, máy hàn laser mang lại mối hàn mịn, chính xác và ít biến dạng. Bài viết này sẽ giúp bạn tìm hiểu chi tiết về nguyên lý hoạt động cũng như các bộ phận chính của máy hàn laser, từ đó có cơ sở lựa chọn và vận hành thiết bị hiệu quả nhất.

1. Giới thiệu về máy hàn laser

1.1. Khái niệm máy hàn laser là gì

Máy hàn laser là thiết bị sử dụng chùm tia laser có cường độ cao, hội tụ tại một điểm nhỏ trên bề mặt vật liệu để nung chảy và tạo mối hàn. Khác với phương pháp hàn truyền thống, hàn laser có khả năng tập trung năng lượng lớn trong thời gian rất ngắn, cho ra mối hàn bền, đẹp và ít biến dạng nhiệt. Đây là công nghệ hiện đại, thường được áp dụng trong các ngành đòi hỏi độ chính xác và thẩm mỹ cao.

Máy hàn laser fiber

1.2. Ứng dụng của máy hàn laser trong công nghiệp hiện nay

Máy hàn laser được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất, điển hình như:

• Ngành điện tử: hàn vi mạch, linh kiện điện tử siêu nhỏ.
• Ngành cơ khí – chế tạo: hàn inox, thép carbon, nhôm, titan… với độ chính xác cao.
• Ngành ô tô – hàng không: hàn khung, chi tiết kim loại mỏng và yêu cầu độ bền cao.
• Ngành y tế: chế tạo dụng cụ phẫu thuật, thiết bị y tế bằng kim loại không gỉ.
• Ngành trang sức: hàn vàng, bạc, bạch kim với độ tinh xảo, không làm hỏng chi tiết nhỏ.

Nhờ khả năng hàn nhanh, ít gây biến dạng và không cần nhiều vật liệu phụ, công nghệ này ngày càng được ưa chuộng trong sản xuất công nghiệp.

1.3. Lý do cần hiểu rõ cấu tạo máy hàn laser trước khi đầu tư

Trước khi lựa chọn đầu tư máy hàn laser, việc nắm rõ cấu tạo máy hàn laser là rất cần thiết vì:

• Giúp chọn đúng loại máy: hiểu từng bộ phận sẽ hỗ trợ xác định công suất, nguồn laser và tính năng phù hợp với nhu cầu.
• Tối ưu hiệu quả sản xuất: biết cách điều chỉnh và vận hành đúng giúp mối hàn đạt chất lượng cao, giảm hao phí.
• Dễ bảo trì, sửa chữa: nắm rõ chức năng từng bộ phận giúp phát hiện lỗi nhanh và xử lý kịp thời.
• Đảm bảo an toàn lao động: hiểu cấu tạo giúp người vận hành biết các điểm cần chú ý để tránh tai nạn.

Do đó, việc tìm hiểu kỹ cấu tạo máy hàn laser và nguyên lý hoạt động là bước quan trọng, giúp doanh nghiệp đưa ra quyết định đầu tư chính xác và hiệu quả.

2. Nguyên lý hoạt động của máy hàn laser

2.1. Cơ chế phát tia laser và tác động lên vật liệu

Tia laser được tạo ra nhờ sự khuếch đại ánh sáng trong môi trường hoạt chất (như fiber, CO₂, Nd:YAG…) và phát ra dưới dạng chùm sáng đơn sắc, có mật độ năng lượng cực cao. Khi hội tụ qua thấu kính, chùm tia laser tập trung tại một điểm nhỏ trên bề mặt vật liệu, sinh nhiệt mạnh và làm nóng chảy kim loại tức thì.

Tùy theo công suất và chế độ làm việc, tia laser có thể:

• Làm nóng chảy bề mặt để ghép nối hai chi tiết.
• Xuyên sâu vào vật liệu để tạo mối hàn bền chắc.
• Tác động chính xác vào vùng nhỏ mà không ảnh hưởng đến khu vực xung quanh.

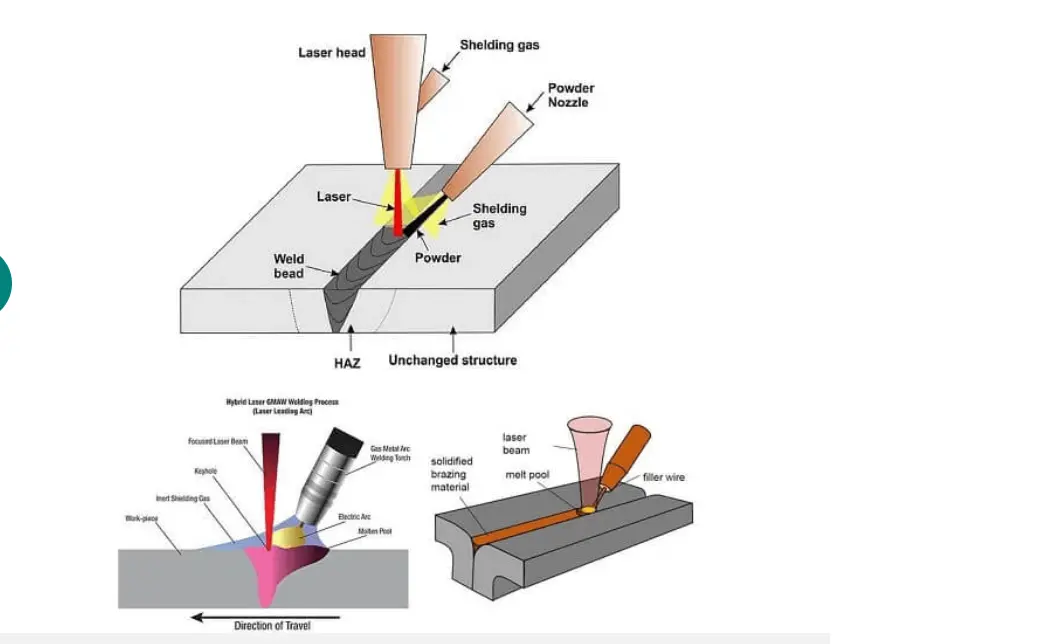

Nguyên lý hoạt động máy hàn laser

2.2. Quy trình hàn bằng laser từ đầu đến cuối

Quy trình hàn laser cơ bản diễn ra theo các bước:

1. Chuẩn bị vật liệu: làm sạch bề mặt, cố định chi tiết cần hàn.
2. Thiết lập thông số máy: cường độ laser, tốc độ hàn, tiêu cự, chế độ làm mát.
3. Phát tia laser: chùm tia hội tụ chiếu vào vùng hàn, nung chảy kim loại.
4. Tạo mối hàn: kim loại nóng chảy từ hai chi tiết hòa quyện với nhau.
5. Làm nguội nhanh: hệ thống làm mát hoặc môi trường khí trơ (argon, nitơ) giúp mối hàn ổn định.
6. Hoàn thiện: mối hàn hình thành mịn, ít biến dạng, không cần gia công lại nhiều.

2.3. Ưu điểm nổi bật so với hàn truyền thống

So với các phương pháp hàn hồ quang, hàn TIG, MIG…, hàn laser mang nhiều ưu điểm vượt trội:

• Độ chính xác cao: mối hàn nhỏ gọn, ít bắn tóe, phù hợp chi tiết siêu mỏng.
• Tốc độ nhanh: năng suất cao hơn gấp nhiều lần so với hàn thủ công.
• Mối hàn đẹp, chắc chắn: không cần nhiều vật liệu phụ, hạn chế biến dạng nhiệt.
• Đa dạng vật liệu: hàn được inox, thép carbon, nhôm, đồng, titan, thậm chí cả kim loại quý.
• Tự động hóa dễ dàng: có thể tích hợp với robot, dây chuyền sản xuất thông minh.
• Giảm chi phí lâu dài: ít hao hụt vật liệu, giảm chi phí nhân công, bảo trì đơn giản.

3. Cấu tạo máy hàn laser

Máy hàn laser được thiết kế từ nhiều bộ phận chính, phối hợp với nhau để tạo ra mối hàn chính xác và ổn định. Sau đây là các thành phần chính cấu tạo máy hàn laser:

3.1. Nguồn phát laser (Laser Source)

Nguồn phát laser quyết định công suất, chất lượng và khả năng ứng dụng của máy hàn laser. Một số loại phổ biến:

• Fiber Laser (Laser sợi quang):
  • Được dùng nhiều nhất hiện nay.
  • Ưu điểm: hiệu suất cao (lên tới 40%), tia laser ổn định, tuổi thọ lâu, bảo trì dễ.
  • Ứng dụng: hàn inox, thép carbon, hợp kim nhôm, đồng… trong công nghiệp chế tạo và sản xuất hàng loạt.
• CO₂ Laser:
  • Phát tia laser ở bước sóng hồng ngoại (10,6 µm).
  • Ưu điểm: hàn tốt các vật liệu phi kim loại và kim loại mỏng.
  • Nhược điểm: cồng kềnh, hiệu suất thấp hơn fiber laser, khó bảo trì.
• YAG Laser:
  • Loại laser rắn, bước sóng 1,064 µm.
  • Ưu điểm: có thể phát xung năng lượng cao, phù hợp hàn chính xác trên chi tiết nhỏ.
  • Nhược điểm: tuổi thọ bóng đèn bơm thấp, chi phí vận hành cao.

Nguồn hàn máy hàn laser

3.2. Bộ cộng hưởng quang học (Optical Resonator)

• Gồm hai gương đặt song song: một gương phản xạ toàn phần và một gương bán trong suốt.
• Chức năng: khuếch đại ánh sáng phát ra từ môi trường hoạt chất, tạo thành chùm laser đơn sắc và định hướng tốt.
• Đây là nơi quyết định chất lượng chùm tia (độ hội tụ, độ ổn định, công suất phát).

3.3. Hệ thống dẫn truyền tia laser

Tùy loại nguồn phát mà tia laser được truyền đi bằng:

• Cáp quang (Fiber Optic Cable): thường dùng trong máy laser fiber, giúp truyền tia linh hoạt, phù hợp với hàn robot, hàn cầm tay.
• Gương phản xạ (Mirror System): dùng trong CO₂ laser, dẫn tia theo đường thẳng, nhưng ít linh hoạt, dễ sai lệch khi rung động.

3.4. Đầu hàn laser (Laser Welding Head)

• Optics & thấu kính hội tụ: tập trung chùm tia laser vào điểm hàn, điều chỉnh kích thước và độ sâu mối hàn.
• Cảm biến tự động (tùy model): theo dõi khoảng cách tiêu cự, điều chỉnh tia laser chính xác.
• Vòi phun khí bảo vệ: thổi khí Argon hoặc Nitơ vào vùng hàn, tránh oxy hóa, giúp mối hàn sáng bóng và bền hơn.

Súng hàn laser

3.5. Hệ thống điều khiển (Control System)

• Phần mềm điều khiển: cho phép cài đặt thông số hàn (công suất, tốc độ, chế độ xung/ liên tục).
• Màn hình cảm ứng: giao diện trực quan, dễ thao tác, có thể lưu nhiều chế độ hàn khác nhau.
• PLC/ vi điều khiển: đảm bảo quá trình hàn chính xác, đồng bộ với robot hoặc dây chuyền sản xuất.

3.6. Hệ thống làm mát (Cooling System)

• Máy hàn laser phát sinh nhiệt lớn, nên cần hệ thống làm mát chuyên dụng.
• Chiller công nghiệp là bộ phận phổ biến, sử dụng nước làm mát để duy trì nhiệt độ ổn định cho nguồn phát và đầu hàn.
• Giúp kéo dài tuổi thọ thiết bị, đảm bảo tia laser luôn ổn định khi vận hành lâu dài.

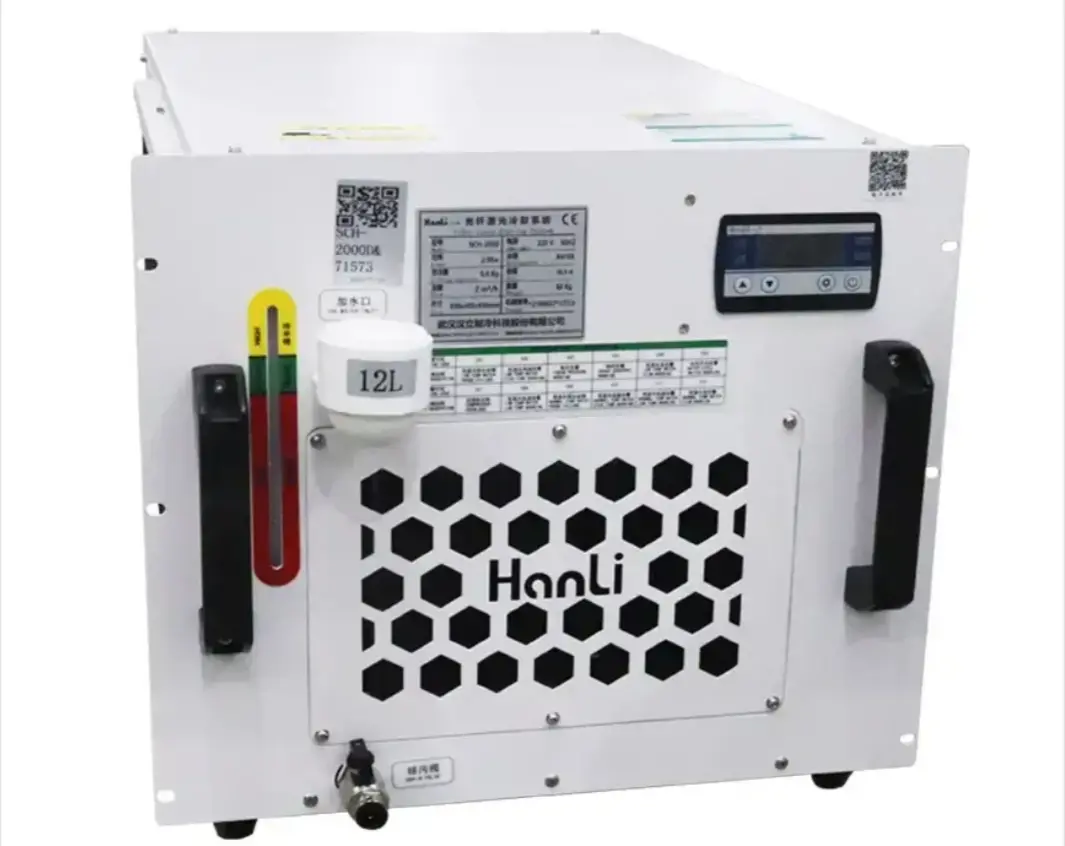

Chiller máy hàn laser

3.7. Các phụ kiện kèm theo

Ngoài các bộ phận chính, máy hàn laser còn có phụ kiện hỗ trợ:

• Kính bảo hộ chuyên dụng: lọc ánh sáng laser, bảo vệ mắt người vận hành.
• Tủ chống cháy, thiết bị an toàn: giảm thiểu rủi ro cháy nổ, bảo vệ môi trường làm việc.
• Khí bảo vệ (Argon, Nitơ, Helium): thổi trực tiếp vào vùng hàn để chống oxy hóa và cải thiện chất lượng mối hàn.
• Găng tay, mặt nạ, đồng phục bảo hộ: tăng cường an toàn cho thợ hàn.

4. Phân loại máy hàn laser theo cấu tạo

Máy hàn laser trên thị trường hiện nay được thiết kế với nhiều dạng khác nhau, tùy thuộc vào nhu cầu gia công và quy mô sản xuất. Về cấu tạo tổng thể, có thể chia thành ba nhóm chính:

4.1. Máy hàn laser để bàn (Desktop Laser Welding Machine)

Máy hàn laser để bàn

• Đặc điểm cấu tạo máy hàn laser để bàn:

• • • Thiết kế cố định, tích hợp sẵn nguồn laser, đầu hàn và hệ thống điều khiển trong một khối máy.
    • Có bàn gá để cố định chi tiết hàn.
    • Thường trang bị kính hiển vi quan sát hoặc camera hỗ trợ căn chỉnh.

• Ưu điểm:

• • • Phù hợp cho những sản phẩm nhỏ, yêu cầu độ chính xác cao
    • Ổn định, ít bị rung động khi vận hành

• Ứng dụng:

• • • Gia công đồ trang sức
    • Điện tử chính xác
    • Gia công sửa khuôn mẫu

4.2. Máy hàn laser cầm tay (Handheld Laser Welding Machine)

Máy hàn laser cầm tay

• Đặc điểm cấu tạo máy hàn laser cầm tay:
  • Gọn nhẹ, linh hoạt, đầu hàn dạng súng cầm tay nối với nguồn phát laser qua cáp quang.
  • Tích hợp vòi phun khí bảo vệ ngay trên súng hàn.
• Ưu điểm:
  • Dễ vận hành, sử dụng
  • Ứng dụng đa dạng vật liệu
• Ứng dụng:
  • Gia công inox, thép, nhôm trong cơ khí chế tạo.
  • Hàn khung cửa, bồn bể, ống dẫn kim loại.
  • Sửa chữa, gia công tại công trường.

4.3. Máy hàn laser tự động (Robot Laser Welding Machine)

• Đặc điểm cấu tạo máy hàn laser tự động:
  • Kết hợp nguồn laser với cánh tay robot hoặc dây chuyền tự động.
  • Tích hợp hệ thống lập trình, cảm biến và camera để theo dõi quá trình hàn.
• Ưu điểm:
  • Tự động hóa hoàn toàn, hàn liên tục với độ chính xác cực cao.
  • Phù hợp sản xuất hàng loạt, giảm chi phí nhân công.
• Ứng dụng:
  • Ngành ô tô (hàn khung, chi tiết kim loại mỏng).
  • Hàng không, đóng tàu.
  • Sản xuất điện tử công nghiệp.

5. Ưu nhược điểm dựa trên cấu tạo máy hàn laser

Cấu tạo đặc thù của máy hàn laser mang lại nhiều lợi ích vượt trội nhưng đồng thời cũng tồn tại một số hạn chế nhất định.

5.1. Ưu điểm

• Độ chính xác cao:
  Nhờ hệ thống quang học và đầu hàn laser tập trung năng lượng vào vùng rất nhỏ, máy hàn laser tạo ra mối hàn cực kỳ chính xác, phù hợp cả với chi tiết siêu mỏng hoặc linh kiện điện tử.
• Mối hàn đẹp và thẩm mỹ:
  Cấu tạo có vòi phun khí bảo vệ giúp hạn chế oxy hóa, cho mối hàn sáng bóng, không cần gia công lại nhiều sau khi hàn.
• Ít biến dạng nhiệt:
  Do năng lượng tập trung trong thời gian ngắn, vùng ảnh hưởng nhiệt (HAZ) nhỏ nên chi tiết không bị cong vênh, giữ nguyên hình dáng ban đầu.
• Đa dạng ứng dụng:
  Nhờ cấu tạo linh hoạt (từ để bàn, cầm tay đến robot), máy hàn laser có thể hàn được nhiều loại vật liệu khác nhau, từ kim loại mỏng đến hợp kim đặc biệt.

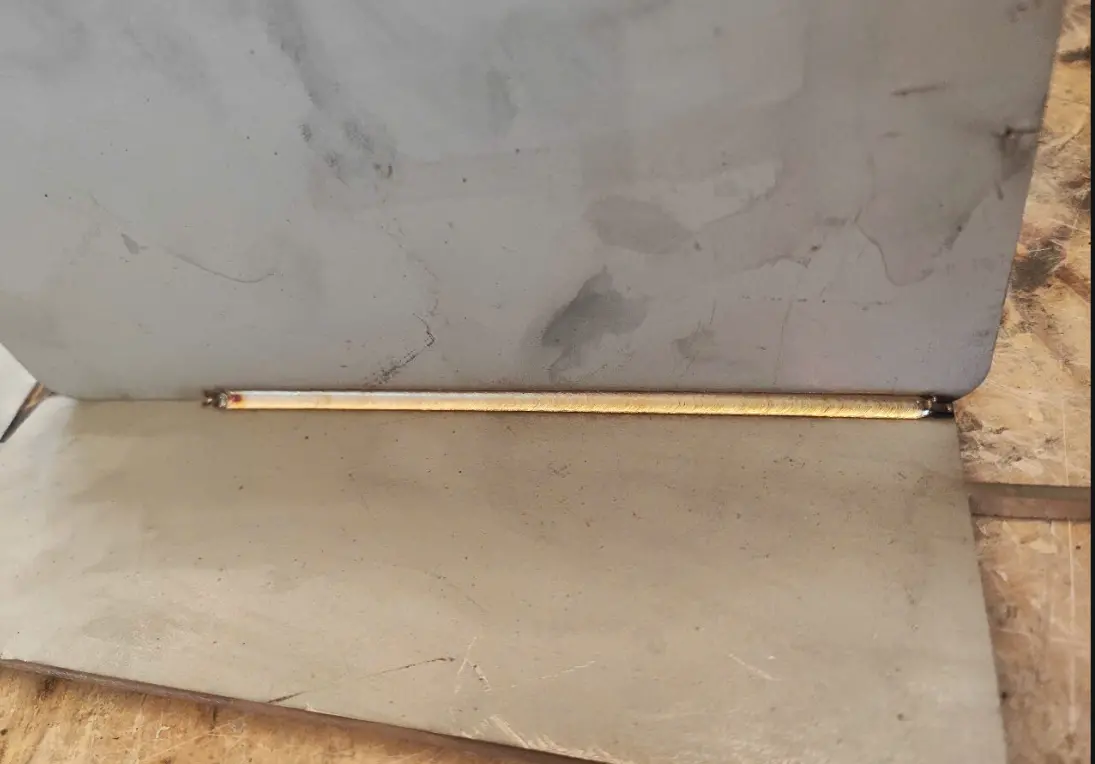

Mối hàn laser với độ chính xác cao

5.2. Nhược điểm

• Chi phí đầu tư cao:
  Do nguồn phát laser (fiber, CO₂, Nd:YAG) và hệ thống quang học, làm mát có giá thành lớn, nên máy hàn laser thường đắt hơn so với máy hàn truyền thống.
• Yêu cầu hệ thống làm mát:
  Cấu tạo máy phát sinh nhiệt cao, cần trang bị chiller công nghiệp để giữ ổn định nhiệt độ, kéo theo chi phí vận hành và diện tích lắp đặt.
• Bảo dưỡng định kỳ phức tạp:
  Các bộ phận như thấu kính, gương phản xạ, cáp quang, nguồn laser… cần vệ sinh và bảo trì thường xuyên để duy trì hiệu suất, đòi hỏi kỹ thuật viên có kiến thức chuyên môn.
• Chi phí thay thế linh kiện:
  Một số linh kiện tiêu hao (như nguồn laser Nd:YAG, thấu kính, gương quang học) có giá thành cao khi cần thay thế.

6. Ứng dụng của máy hàn laser trong các ngành công nghiệp

Máy hàn laser nhờ cấu tạo hiện đại và khả năng tập trung năng lượng cao đã trở thành công cụ không thể thiếu trong nhiều lĩnh vực sản xuất.

6.1. Hàn kim loại mỏng, inox, nhôm, thép không gỉ

• Đặc điểm ứng dụng:
  • Máy hàn laser có thể tạo mối hàn sâu, hẹp, ít biến dạng nên rất phù hợp cho kim loại mỏng từ 0,2 – 3 mm.
  • Hàn inox, nhôm, thép không gỉ với mối hàn sáng bóng, không cần xử lý thêm.
• Ví dụ thực tế:
  • Hàn khung cửa inox, bồn chứa, ống dẫn kim loại.
  • Hàn vỏ thiết bị gia dụng, thiết bị công nghiệp nhẹ.

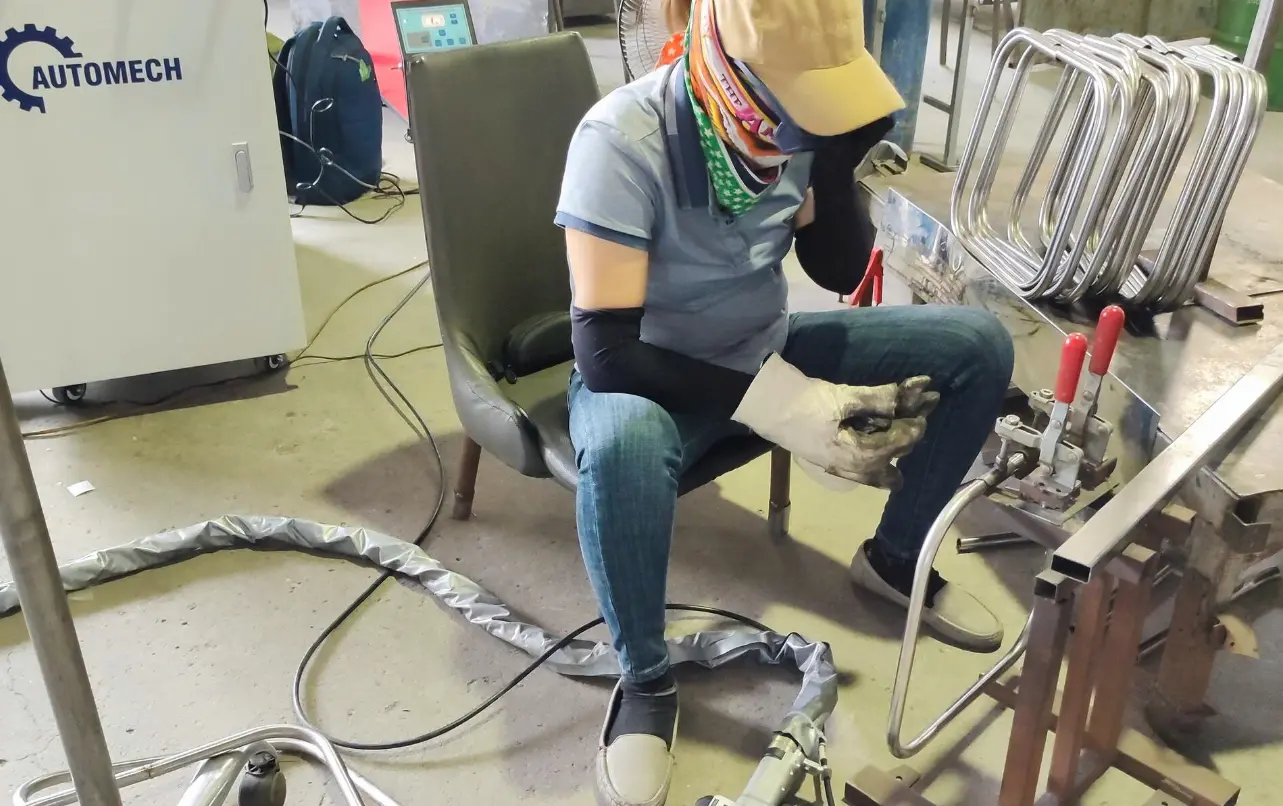

Hàn laser ứng dụng gia công cơ khí

6.2. Hàn chi tiết điện tử, linh kiện chính xác

• Đặc điểm ứng dụng:
  • Tia laser có thể tập trung vào điểm siêu nhỏ, tạo ra mối hàn chính xác mà không làm hỏng chi tiết xung quanh.
  • Phù hợp cho các linh kiện cần độ tin cậy cao.
• Ví dụ thực tế:
  • Hàn vi mạch, cảm biến, đầu nối điện tử.
  • Hàn pin lithium trong sản xuất pin năng lượng, xe điện.

6.3. Hàn trong ngành ô tô, hàng không, y tế

• Ngành ô tô:
  • Hàn khung xe, bộ phận truyền động, chi tiết động cơ.
  • Đảm bảo mối hàn bền chắc, chịu được rung động và áp lực cao.
• Ngành hàng không:
  • Hàn hợp kim titan, nhôm và các chi tiết kim loại nhẹ nhưng yêu cầu độ chính xác tuyệt đối.
  • Ứng dụng gia công một số chi tiết máy bay
• Ngành y tế:
  • Sản xuất dụng cụ phẫu thuật, thiết bị y tế bằng thép không gỉ, titan.

7. Kinh nghiệm lựa chọn máy hàn laser theo cấu tạo

Trước khi đầu tư máy hàn laser, việc đánh giá nhu cầu thực tế và cấu tạo máy là yếu tố quyết định đến hiệu quả sử dụng. Sau đây là một vài kinh nghiệm để lựa chọn máy:

7.1. Xác định nhu cầu và vật liệu cần hàn

• Vật liệu mỏng (inox, thép không gỉ, nhôm): nên ưu tiên máy hàn laser fiber công suất vừa (1000W – 1500W).
• Vật liệu dày hoặc hợp kim đặc biệt: cần chọn máy công suất lớn hơn (2000W – 3000W).
• Chi tiết nhỏ, yêu cầu độ chính xác cao: máy để bàn hoặc máy Nd:YAG sẽ phù hợp.
• Hàn sản phẩm lớn, linh hoạt: nên dùng máy hàn laser cầm tay hoặc robot laser.

7.2. Chọn công suất và loại nguồn laser phù hợp

• Fiber Laser: hiệu suất cao, ổn định, ít bảo trì → phù hợp cho sản xuất công nghiệp, gia công kim loại.
• CO₂ Laser: phù hợp khi hàn vật liệu phi kim hoặc kim loại mỏng, nhưng ít phổ biến trong công nghiệp nặng.
• Nd:YAG Laser: thích hợp hàn chi tiết chính xác, nhưng tuổi thọ nguồn thấp hơn và chi phí vận hành cao.
• Công suất: lựa chọn công suất phụ thuộc độ dày vật liệu và tốc độ sản xuất mong muốn.

Nguồn hàn Laser Fiber theo công suất

7.3. Lưu ý khi chọn hệ thống làm mát và đầu hàn

• Hệ thống làm mát (Chiller):
  • Nếu hàn liên tục, công suất cao → cần chiller công nghiệp ổn định, tránh quá nhiệt nguồn laser.
  • Với máy cầm tay công suất nhỏ → hệ thống làm mát tích hợp có thể đủ dùng.
• Đầu hàn laser:
  • Chọn loại có cảm biến khoảng cách tự động để tăng độ chính xác.
  • Ưu tiên đầu hàn tích hợp vòi phun khí bảo vệ để mối hàn sáng bóng và chống oxy hóa.

7.4. So sánh giữa các dòng máy phổ biến trên thị trường

• Máy hàn laser để bàn:
  • Ưu điểm: chính xác, mối hàn đẹp, phù hợp sản phẩm nhỏ.
  • Nhược điểm: không linh hoạt, chỉ hàn được vật cố định.
• Máy hàn laser cầm tay:
  • Ưu điểm: linh hoạt, thao tác nhanh, hàn sản phẩm kích thước lớn.
  • Nhược điểm: phụ thuộc tay nghề người vận hành, khó đạt độ chính xác tuyệt đối như máy để bàn.
• Máy hàn laser robot (tự động):
  • Ưu điểm: hàn liên tục, chính xác, phù hợp sản xuất hàng loạt.
  • Nhược điểm: chi phí đầu tư lớn, yêu cầu không gian và hạ tầng kỹ thuật.

8. Báo giá & địa chỉ mua máy hàn laser uy tín

8.1. Các yếu tố ảnh hưởng đến giá máy hàn laser

Giá thành của máy hàn laser trên thị trường có sự khác biệt lớn, dao động từ vài chục triệu đến vài trăm triệu đồng, thậm chí hơn. Các yếu tố chính cấu thành nên giá:

Công suất máy: Máy công suất cao (2000W – 3000W) có giá cao hơn máy công suất thấp (1000W – 1500W).

• Loại nguồn laser: Fiber laser thường đắt hơn CO₂ hoặc Nd:YAG do hiệu suất và tuổi thọ cao hơn.
• Cấu hình & tính năng: Máy hàn cầm tay giá mềm hơn máy robot hàn laser tự động hoặc máy để bàn chuyên dụng.
• Hệ thống làm mát & phụ kiện đi kèm: Chiller công nghiệp, đầu hàn cảm biến, phần mềm điều khiển hiện đại sẽ làm tăng giá thành.
• Thương hiệu & xuất xứ: Máy từ châu Âu, Nhật Bản thường có giá cao hơn máy Trung Quốc hay nội địa, đổi lại độ ổn định và độ bền tốt hơn.

8.2. Địa chỉ cung cấp máy hàn laser uy tín nhất hiện nay

Khi lựa chọn nơi mua máy hàn laser, bạn nên ưu tiên các nhà cung cấp:

• Có kinh nghiệm lâu năm trong lĩnh vực thiết bị gia công kim loại.
• Phân phối máy chính hãng từ các thương hiệu uy tín (Raycus, MAX, JPT, IPG…).
• Có trung tâm bảo hành và kỹ thuật tại Việt Nam để hỗ trợ kịp thời.

Một số đơn vị cung cấp máy hàn laser uy tín trên thị trường Việt Nam hiện nay có thể kể đến:

• Automech – chuyên phân phối máy hàn laser cầm tay, robot laser và thiết bị gia công hiện đại.
• Các đại lý ủy quyền thương hiệu IPG, Raycus, MAX tại Việt Nam.
• Nhà phân phối thiết bị công nghiệp lớn ở Hà Nội, TP.HCM, Bình Dương, Đồng Nai…

Automech đơn vị cung cấp máy hàn laser hàng đầu tại Việt Nam

8.3. Chính sách bảo hành và hỗ trợ kỹ thuật

Trước khi mua, bạn nên quan tâm đến các chính sách đi kèm, vì đây là yếu tố đảm bảo quyền lợi lâu dài:

• Bảo hành nguồn laser & linh kiện: thường từ 12 – 24 tháng, tùy hãng.
• Hỗ trợ lắp đặt – đào tạo vận hành: giúp kỹ thuật viên làm chủ máy nhanh chóng.
• Cung cấp phụ tùng, linh kiện thay thế chính hãng: đảm bảo tuổi thọ và hiệu suất máy.
• Dịch vụ bảo trì định kỳ: giúp duy trì hoạt động ổn định, tránh hỏng hóc bất ngờ.

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: số 285 đường Phúc Lợi, quận Long Biên, Hà Nội

Chi nhánh Đà Nẵng: Số 20 Nguyễn Sinh Sắc, quận Liên Chiểu, Đà Nẵng

Chi nhánh TP HCM: số 84, đường 10, khu đô thị Vạn Phúc, Hiệp Bình Phước, Thủ Đức

Đường dây nóng: 0967 340 918

Trang web: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
