Cấu Tạo Máy Đột Dập: Nguyên Lý, Ưu Điểm & Ứng Dụng

Máy đột dập là một thiết bị chủ chốt trong ngành công nghiệp cơ khí, giúp gia công kim loại tấm một cách hiệu quả và chính xác. Để vận hành máy an toàn và tối ưu năng suất, việc nắm vững cấu tạo máy đột dập và nguyên lý hoạt động của chúng là vô cùng quan trọng.

Những line dập tại nhà máy sản xuất thân vỏ lớn nhất Việt Nam

1. Giới thiệu tổng quan

1.1. Định nghĩa máy đột dập và vai trò trong sản xuất cơ khí

Máy đột dập là một loại máy công cụ sử dụng lực ép lớn để tạo hình, cắt, đột lỗ hoặc biến dạng vật liệu kim loại tấm. Nó hoạt động dựa trên nguyên lý cơ học hoặc thủy lực, tác động lực mạnh lên một bộ khuôn và chày để gia công vật liệu theo yêu cầu.

Trong sản xuất cơ khí, máy đột dập đóng vai trò then chốt trong việc chế tạo hàng loạt các chi tiết kim loại có hình dạng và kích thước đồng nhất. Nó được ứng dụng rộng rãi từ ngành công nghiệp ô tô, điện tử, gia dụng đến sản xuất đồ nội thất.

Máy đột dập đóng vai trò then chốt trong việc chế tạo hàng loạt các chi tiết kim loại

1.2. Tầm quan trọng của việc hiểu rõ cấu tạo máy đột dập

Việc hiểu rõ cấu tạo máy đột dập mang lại nhiều lợi ích thiết thực cho người vận hành và doanh nghiệp:

• Vận hành an toàn và hiệu quả: Nắm vững cấu tạo giúp người dùng sử dụng máy đúng cách, tránh các sự cố kỹ thuật và tai nạn lao động.
• Tối ưu hóa sản xuất: Hiểu rõ nguyên lý hoạt động giúp lựa chọn loại máy và khuôn phù hợp với từng loại vật liệu và yêu cầu sản phẩm.
• Bảo trì và sửa chữa: Dễ dàng nhận biết các dấu hiệu hỏng hóc, thực hiện bảo trì định kỳ và sửa chữa kịp thời, kéo dài tuổi thọ của máy.

1.3. Lợi ích của máy đột dập đối với ngành công nghiệp

Máy đột dập mang lại nhiều lợi ích kinh tế và kỹ thuật cho ngành công nghiệp:

Máy đột dập giúp tăng gia sản xuất và nội địa hóa nhiều chi tiết

• Tăng năng suất: Khả năng gia công tốc độ cao và tự động hóa giúp sản xuất hàng loạt trong thời gian ngắn, đáp ứng nhu cầu thị trường.
• Đảm bảo chất lượng: Sản phẩm được tạo ra có độ chính xác cao và tính đồng nhất tuyệt đối, giảm thiểu sai sót do con người.
• Tiết kiệm chi phí: Tự động hóa giúp giảm chi phí nhân công, đồng thời giảm lãng phí vật liệu nhờ quy trình đột dập chính xác.

2. Các bộ phận chính trong cấu tạo máy đột dập

Cấu tạo máy đột dập bao gồm nhiều bộ phận phối hợp nhịp nhàng, mỗi bộ phận giữ một vai trò riêng biệt.

2.1. Khung máy (Frame)

Khung máy là “xương sống” của máy, thường được làm từ thép chất lượng cao hoặc gang đúc. Khung máy phải đủ vững chắc để chịu được áp lực lớn và rung động trong quá trình đột dập, đảm bảo độ bền và tính ổn định.

Khung máy dập phải đảm bảo độ bền kéo theo ứng suất lực

2.2. Hệ thống truyền động (Drive System)

Hệ thống này có nhiệm vụ tạo ra lực để đột dập.

• Truyền động cơ khí: Sử dụng trục khuỷu và bánh đà, chuyển đổi chuyển động quay thành chuyển động tịnh tiến. Loại này có tốc độ cao, phù hợp cho sản xuất hàng loạt.
• Truyền động thủy lực: Dùng xi lanh thủy lực để tạo lực ép. Ưu điểm là lực ép lớn, ổn định, dễ điều chỉnh, thích hợp cho vật liệu dày.
• Truyền động khí nén là việc dùng năng lượng của dòng khí nén để tạo ra chuyển động, thường phù hợp với các ứng dụng yêu cầu tốc độ nhanh và lực không quá lớn.

2.3. Khuôn đột và chày đột (Punch and Die)

Đây là “trái tim” của máy đột dập, trực tiếp tiếp xúc với vật liệu để tạo hình.

Hình ảnh khuôn dưới của nhà Máy Automech sản xuất

• 2.3.1. Cấu tạo và chức năng của khuôn và chày
  • Chày đột (Punch): Là bộ phận di chuyển xuống, có hình dạng và kích thước tương ứng với chi tiết cần tạo. Chức năng chính là tác động lực vào vật liệu để cắt hoặc tạo hình.
  • Khuôn đột (Die): Là bộ phận cố định, có lỗ khuôn với hình dạng phù hợp để đỡ và định hình vật liệu khi chày đột đi qua. Cả chày và khuôn đều được chế tạo từ thép hợp kim chịu mài mòn cao.
• 2.3.2. Các loại khuôn phù hợp với ứng dụng khác nhau
  • Khuôn đột đơn (Single Punch Die): Dùng để đột một lỗ hoặc tạo một hình dạng tại một lần dập.
  • Khuôn đột liên hợp (Compound Die): Cho phép thực hiện nhiều thao tác (đột lỗ, cắt, tạo hình) trong cùng một chu trình dập, giúp tăng năng suất đáng kể.
  • Khuôn đột liên tục (Progressive Die): Phù hợp với sản xuất hàng loạt, nơi vật liệu được cấp tự động qua nhiều trạm gia công liên tiếp trên một dải băng.

2.4. Hệ thống điều khiển (Control System)

Đây là “bộ não” của máy đột dập, quyết định độ chính xác và khả năng vận hành của máy.

2.4.1. Bộ điều khiển PLC và giao diện người dùng

• • Bộ điều khiển PLC (Programmable Logic Controller): Là thiết bị điện tử lập trình được, chịu trách nhiệm điều khiển toàn bộ chu trình hoạt động của máy, từ thời gian dập, lực ép, đến tốc độ. PLC chịu trách nhiệm kiểm soát hoạt động của máy, đảm bảo mọi thứ diễn ra một cách chính xác và an toàn.
  • Giao diện người dùng: Màn hình cảm ứng (HMI) hoặc bảng điều khiển trực quan giúp người vận hành dễ dàng cài đặt thông số, theo dõi trạng thái và xử lý lỗi.

2.4.2. Tích hợp công nghệ tự động hóa trong điều khiển

Các máy đột dập hiện đại thường tích hợp công nghệ tự động hóa (CNC – Computer Numerical Control), cho phép máy tự động thay đổi khuôn và dập theo chương trình đã lập trình sẵn. Điều này giúp giảm thiểu sự can thiệp của con người, tăng tốc độ sản xuất và độ chính xác của sản phẩm.

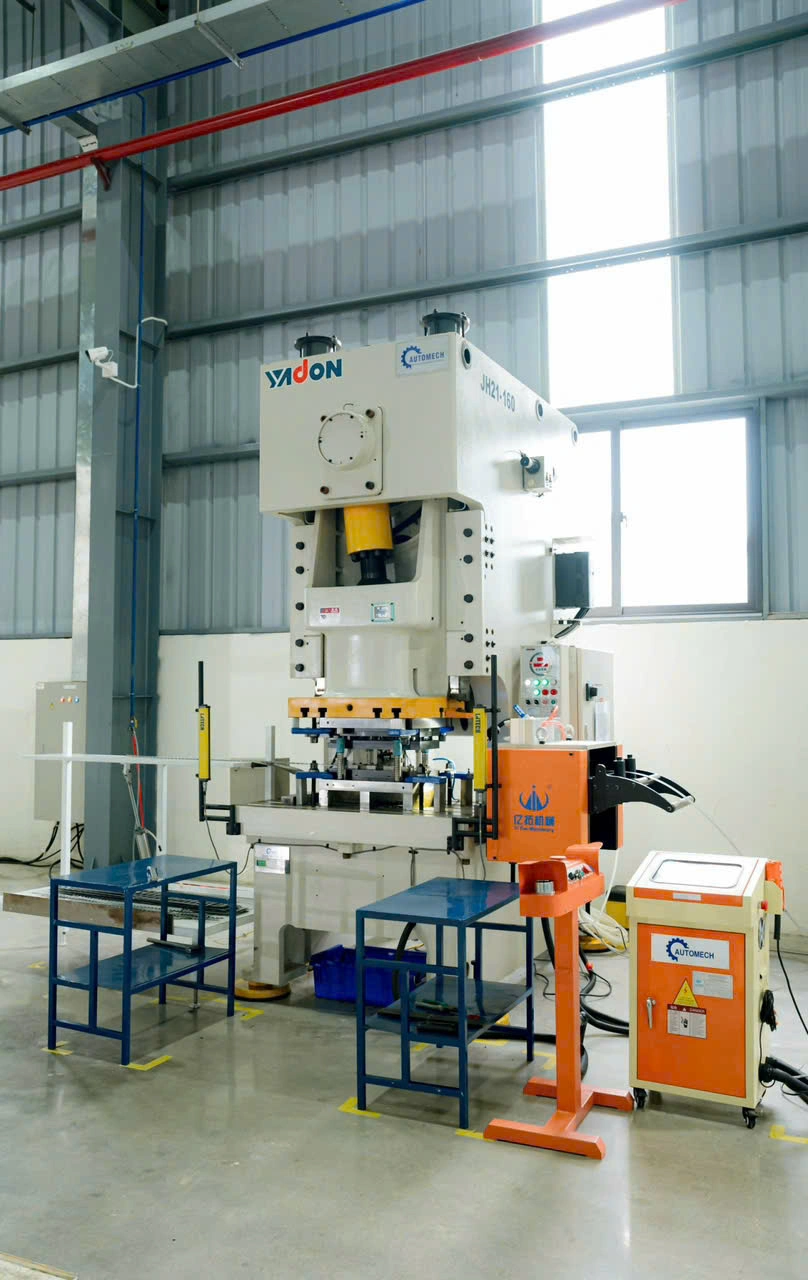

Bộ cấp phôi sẽ rất hữu dụng cho sản phẩm dập liên hoàn

2.5. Hệ thống bôi trơn và làm mát (Lubrication and Cooling System)

Hệ thống này đóng vai trò quan trọng trong việc bảo vệ và kéo dài tuổi thọ của máy.

2.5.1. Vai trò của bôi trơn và làm mát trong vận hành

• • Bôi trơn: Giúp giảm ma sát giữa các bộ phận chuyển động như trục khuỷu, bạc đạn và thanh trượt, ngăn ngừa sự mài mòn và sinh nhiệt quá mức.
  • Làm mát: Tản nhiệt sinh ra từ quá trình ma sát và biến dạng kim loại, duy trì nhiệt độ ổn định cho máy, đảm bảo độ chính xác của chi tiết và tránh hư hỏng.

2.5.2. Các loại hệ thống bôi trơn phổ biến

• • Bôi trơn thủ công: Sử dụng bơm tay hoặc bình dầu để bôi trơn định kỳ.
  • Bôi trơn bán tự động: Hệ thống bơm dầu được kích hoạt thủ công theo chu kỳ.
  • Bôi trơn tự động: Hệ thống bơm dầu tự động, định thời gian hoặc dựa trên số lần dập, đảm bảo các điểm bôi trơn luôn được cung cấp đủ dầu.

3. Nguyên lý hoạt động của máy đột dập dựa trên cấu tạo

Nguyên lý hoạt động của máy đột dập là sự phối hợp nhịp nhàng của các bộ phận chính, tạo ra một chu trình lặp đi lặp lại để gia công vật liệu một cách hiệu quả.

Các kĩ sư Automech đang set up dàn máy Dập hạng nặng

3.1. Cách các bộ phận phối hợp trong quá trình đột dập

Chu trình hoạt động cơ bản của máy đột dập diễn ra như sau:

1. Giai đoạn chuẩn bị: Vật liệu kim loại tấm được đưa vào giữa chày và khuôn.
2. Kích hoạt truyền động: Hệ thống điều khiển kích hoạt hệ thống truyền động (cơ khí, thủy lực, hoặc khí nén).
3. Hành trình đi xuống của chày: Hệ thống truyền động chuyển hóa năng lượng thành lực ép, đẩy chày đột di chuyển thẳng xuống.
4. Đột dập: Chày đột tiếp xúc với vật liệu và tác động lực, ép vật liệu đi qua lỗ khuôn. Quá trình này tạo ra lực cắt hoặc lực biến dạng, hình thành sản phẩm theo hình dạng của khuôn.
5. Hành trình đi lên của chày: Sau khi hoàn thành quá trình dập, chày sẽ rút lên, trở về vị trí ban đầu. Hệ thống bôi trơn và làm mát hoạt động để đảm bảo máy không bị quá nhiệt và giảm ma sát.

3.2. Ví dụ ứng dụng thực tế trong sản xuất kim loại tấm

Trong sản xuất kim loại tấm, nguyên lý đột dập được ứng dụng rộng rãi:

• Sản xuất chi tiết điện tử: Đột dập vỏ điện thoại, khung máy tính bảng từ các tấm nhôm hoặc thép mỏng.
• Sản xuất ô tô và xe máy: Đột dập các chi tiết khung xe, tấm chắn bùn, phụ tùng nhỏ.
• Sản xuất đồ gia dụng: Đột dập các bộ phận của tủ lạnh, máy giặt, vỏ nồi, v.v.

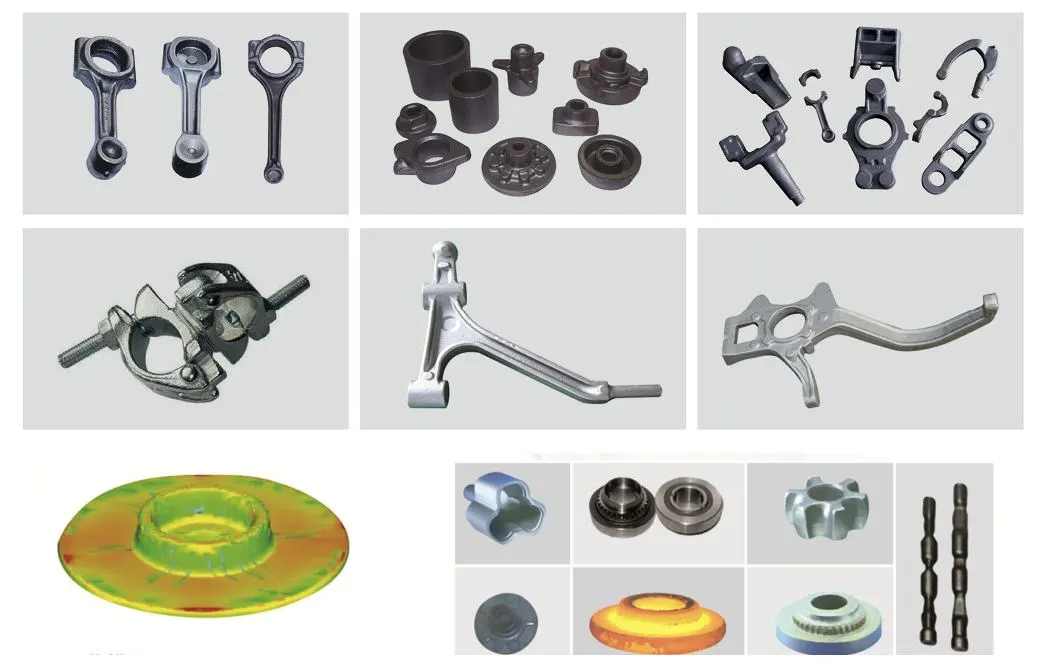

Hình ảnh một số chi tiết tạo lên hình hài nhờ sử dụng máy dập

Quá trình này không chỉ giúp tạo ra sản phẩm nhanh chóng mà còn đảm bảo độ chính xác cao, giúp tối ưu hóa chi phí sản xuất và nâng cao năng suất tổng thể.

4. Các loại máy đột dập phổ biến và cấu tạo đặc thù

Dựa trên hệ thống truyền động và công nghệ điều khiển, máy đột dập được chia thành ba loại chính, mỗi loại có cấu tạo và ứng dụng riêng biệt.

4.1. Máy đột dập cơ khí (Mechanical Punch Press)

• 4.1.1. Đặc điểm cấu tạo và ứng dụng: Máy cơ khí sử dụng hệ thống trục khuỷu và bánh đà để chuyển đổi chuyển động quay của motor thành chuyển động thẳng của chày đột. Cấu tạo này giúp tạo ra lực dập mạnh và tốc độ cao. Máy đột dập cơ khí được ứng dụng rộng rãi trong các ngành sản xuất hàng loạt, nơi yêu cầu tốc độ cao và chi tiết đơn giản như dập kim loại tấm, cắt, hoặc đột lỗ.
• 4.1.2. Ưu nhược điểm so với các loại khác:
  • Ưu điểm: Tốc độ dập nhanh, năng suất cao, phù hợp sản xuất hàng loạt.
  • Nhược điểm: Lực dập không thể điều chỉnh linh hoạt, dễ gây ra rung động mạnh và tiếng ồn lớn.

Máy dập trục khuỷu của Yadon cung cấp

4.2. Máy đột dập thủy lực (Hydraulic Punch Press)

• 4.2.1. Cấu tạo và nguyên lý hoạt động: Máy thủy lực sử dụng xi lanh thủy lực để tạo ra lực ép. Nguyên lý hoạt động dựa trên áp suất chất lỏng trong xi lanh, giúp tạo ra một lực ép lớn và ổn định. Lực dập có thể dễ dàng điều chỉnh thông qua hệ thống van điều tiết, cho phép gia công nhiều loại vật liệu khác nhau.
• 4.2.2. Lợi ích trong sản xuất quy mô lớn: Máy thủy lực lý tưởng cho các ứng dụng yêu cầu lực dập lớn và độ chính xác cao. Chúng được sử dụng trong sản xuất các chi tiết dày, cứng như các bộ phận của xe hơi, máy bay hoặc các sản phẩm đòi hỏi quá trình dập sâu, dập nóng. Lợi ích lớn nhất là khả năng kiểm soát lực dập linh hoạt và khả năng làm việc liên tục.

4.3. Máy đột dập CNC (CNC Punch Press)

• 4.3.1. Tích hợp công nghệ CNC trong cấu tạo: Máy đột dập CNC tích hợp bộ điều khiển số bằng máy tính (CNC), cho phép máy tự động thực hiện các thao tác đột dập theo chương trình đã lập trình sẵn. Cấu tạo đặc biệt của máy CNC là hệ thống bàn làm việc có thể di chuyển trên hai trục (X và Y), kết hợp với tháp dao chứa nhiều loại khuôn đột khác nhau.
• 4.3.2. Ứng dụng trong sản xuất linh kiện chính xác: Máy CNC rất phù hợp để sản xuất các linh kiện phức tạp với độ chính xác cao, đòi hỏi nhiều lỗ đột với kích thước và vị trí khác nhau. Chúng được ứng dụng trong các ngành công nghiệp đòi hỏi độ chính xác cao như điện tử, hàng không vũ trụ và y tế, nơi cần gia công nhiều chi tiết khác nhau trên cùng một tấm kim loại mà không cần thay đổi vị trí phôi.

5. Lợi ích của việc hiểu cấu tạo máy đột dập

Việc hiểu rõ cấu tạo và nguyên lý hoạt động của máy đột dập mang lại những lợi ích thiết thực, giúp doanh nghiệp nâng cao hiệu quả và tính bền vững.

• 5.1. Tối ưu hóa quy trình sản xuất và giảm chi phí: Nắm vững cấu tạo máy cho phép người vận hành lựa chọn đúng loại khuôn, cài đặt thông số phù hợp, từ đó giảm thiểu lãng phí vật liệu và thời gian. Khi máy hoạt động hiệu quả, năng suất tăng lên, chi phí sản xuất trên mỗi sản phẩm giảm xuống, mang lại hiệu quả kinh tế cao.
• 5.2. Tăng độ chính xác và chất lượng sản phẩm: Hiểu rõ cách các bộ phận phối hợp giúp người dùng kiểm soát được độ chính xác của từng chu trình dập. Điều này đảm bảo các sản phẩm đầu ra có kích thước và hình dạng đồng nhất, đáp ứng các tiêu chuẩn kỹ thuật khắt khe, từ đó nâng cao chất lượng và uy tín thương hiệu.
• 5.3. Hỗ trợ bảo trì và sửa chữa hiệu quả: Khi hiểu cấu tạo, người vận hành có thể dễ dàng nhận biết các dấu hiệu bất thường, xác định nguyên nhân sự cố một cách nhanh chóng. Việc này giúp thực hiện bảo trì định kỳ, thay thế linh kiện kịp thời, tránh được những hư hỏng lớn, giảm thiểu thời gian ngừng máy và chi phí sửa chữa.

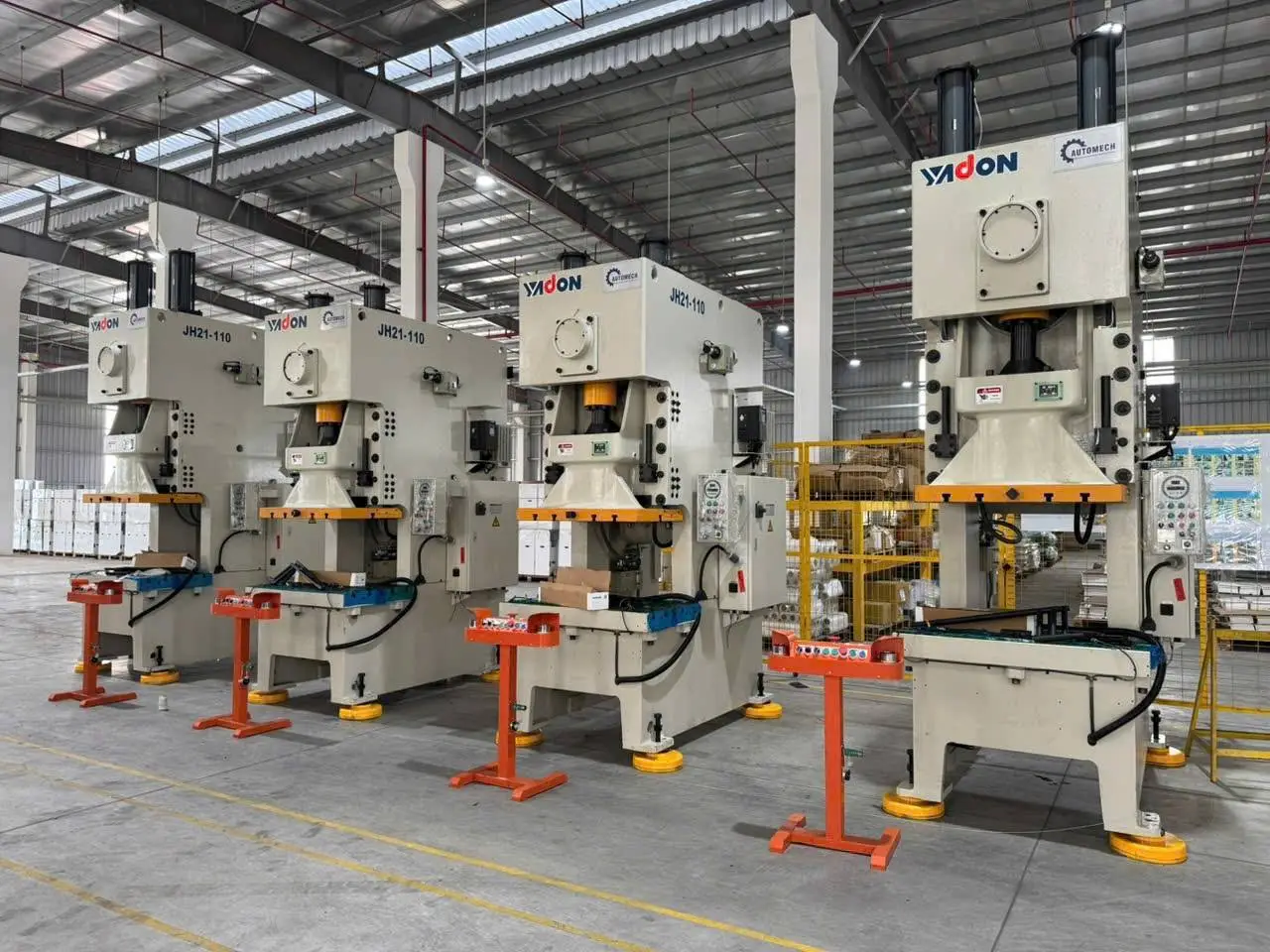

Máy đột dập mang lại những lợi ích thiết thực, giúp doanh nghiệp nâng cao hiệu

6. Lời khuyên khi chọn và sử dụng máy đột dập

Để đạt được hiệu quả cao nhất từ máy đột dập, việc lựa chọn và sử dụng máy đúng cách là vô cùng quan trọng.

• 6.1. Các yếu tố cần xem xét: Trước khi mua máy, bạn cần cân nhắc kỹ các yếu tố sau:
  • Công suất và lực dập: Chọn máy có công suất phù hợp với độ dày và độ cứng của vật liệu cần gia công.
  • Vật liệu gia công: Xác định rõ loại kim loại và độ dày để chọn loại máy dập (cơ khí, thủy lực, CNC) và loại khuôn phù hợp.
  • Mục đích sử dụng: Lựa chọn máy phù hợp với sản phẩm, ví dụ máy dập cơ khí cho sản xuất đơn giản, máy CNC cho linh kiện phức tạp.
• 6.2. Tầm quan trọng của việc chọn máy phù hợp với nhu cầu: Một chiếc máy phù hợp sẽ tối ưu hóa hiệu suất, tiết kiệm năng lượng và giảm chi phí đầu tư ban đầu cũng như chi phí vận hành lâu dài. Ngược lại, việc chọn máy không phù hợp có thể dẫn đến lãng phí, giảm năng suất và ảnh hưởng đến chất lượng sản phẩm.
• 6.3. Mẹo bảo trì máy để kéo dài tuổi thọ:
  • Bôi trơn định kỳ: Đảm bảo hệ thống bôi trơn hoạt động tốt và cung cấp đủ dầu cho các bộ phận chuyển động.
  • Kiểm tra và vệ sinh: Vệ sinh máy thường xuyên, đặc biệt là khuôn và chày, loại bỏ các mảnh kim loại vụn để tránh làm hỏng chi tiết.
  • Kiểm tra các mối nối: Thường xuyên kiểm tra các ốc vít, bulong để đảm bảo chúng luôn được siết chặt.
