CÁCH XÁC ĐỊNH SỐ TRỤC MÁY CHẤN CNC- 4 DẠNG THƯỜNG DÙNG

Th3 26,2024
Tác giả: Phung Van Chi

Chắc hẳn hiện nay trong ngành gia công tấm, máy chấn CNC không còn xa lạ với tất cả mọi người. Tuy nhiên, làm sao để xác định số trục CNC và máy chấn sử dụng số trục như nào cho phù hợp. Ưu, nhược điểm của từng loại như thế nào. Ngày hôm nay, xin mời mọi người cùng Automech tìm hiểu rõ hơn:

Số trục cho máy chấn CNC là gì? Là số bậc tự do mà hệ thống điều khiển có thể nội suy được cùng 1 lúc giúp cho việc thao tác, căn chỉnh thuận tiện hơn.

Trục CNC cho máy chấn bao gồm: Trục thủy lực (Y), trục cữ sau (X,R,Z), trục hệ thống bù (+1),…

1. Trục thủy lực Y1/ Y2: Đối với máy chấn CNC sử dụng 2 xy lanh có thể điều chỉnh độc lập với nhau, giúp cho việc điều chỉnh chấn ở 2 đầu thuận lợi hơn.

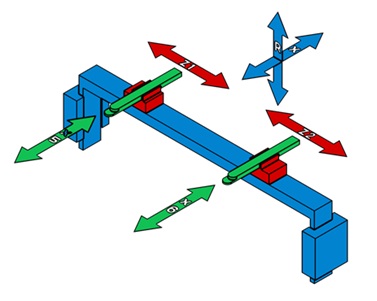

2. Trục cữ sau X,R,Z: Giúp cho việc chấn sản phẩm dễ dàng hơn.

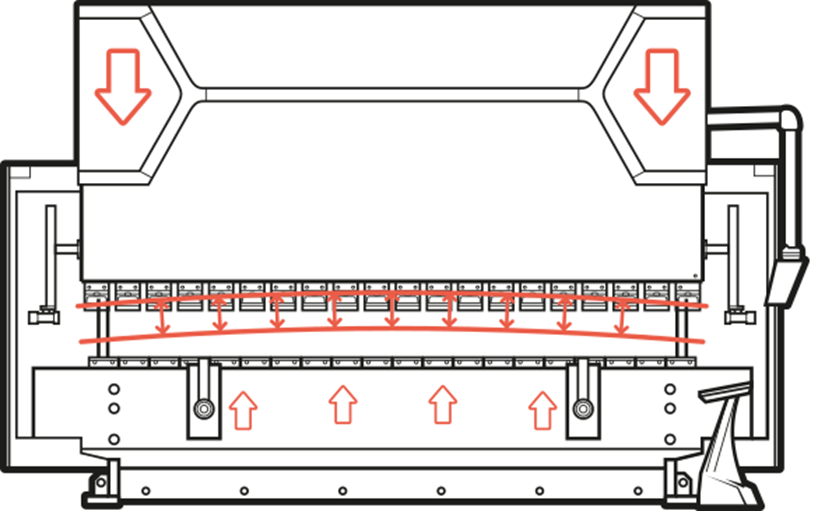

3. Trục hệ thống bù (+1): Trong quá trình chấn sẩn phẩm dài, dễ có hiện tượng phần ở giữa sẽ bị cong võng. Có 2 dạng bù CNC thường dùng là bù nêm và bù thủy lực.

SỐ TRỤC CNC- 4 DẠNG THƯỜNG DÙNG

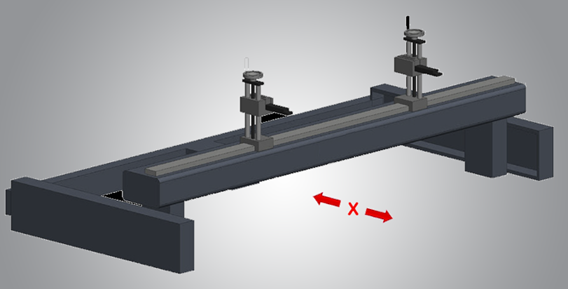

3+1: bao gồm 2 trục thủy lực Y1/Y2, 1 trục ra vào cữ sau X, (+1) trục bù chống võng. Phù hợp với các sản phẩm cố định, ít phải thay đổi dao cối. Điều chỉnh lên xuống cữ thủ công, khó ứng dụng trong sản xuất đa dạng sản phẩm. Nhưng tối ưu được chi phí.

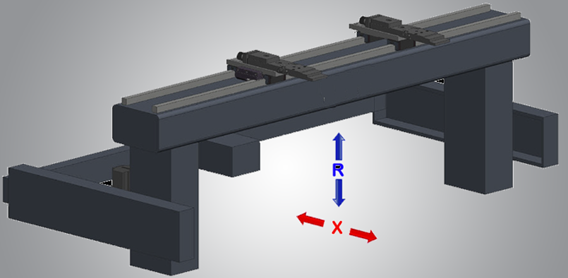

4+1: bao gồm 2 trục thủy lực Y1/Y2, 2 trục cữ sau ra vào và lên xuống X/R, (+1) trục bù chống võng. Là dạng phổ biến nhất hiện nay, khi chấn các sản phẩm với dao cối khác nhau, cứ có thể điều chỉnh nhanh chóng. Có điểm bất lợi là cữ di chuyển sang ngang phải gạt thủ công, có biện pháp khắc phục là tăng số lượng cữ lên.

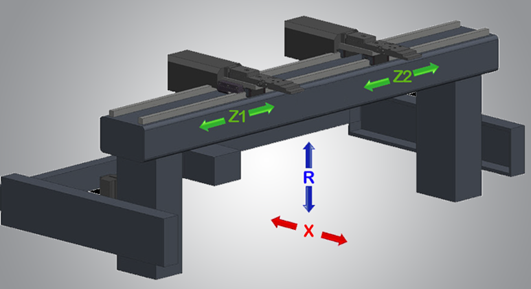

6+1: bao gồm 2 trục thủy lực Y1/Y2, 2 trục cữ sau ra vào và lên xuống X/R, 2 trục cữ sau di chuyển sang ngang, (+1) trục bù chống võng. Phù hợp khi làm các sản phẩm khó, với nhiều bước chấn có các vị trí dao cối đặt khác nhau. Cữ sẽ linh hoạt di chuyển.

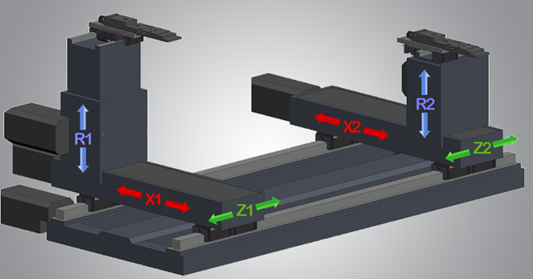

8+1: bao gồm 2 trục thủy lực Y1/Y2, 2 cữ sau hoạt động độc lập với nhau là ra vào, lên xuống, sang ngang với 6 trục, (+1) trục bù chống võng. Phù hợp với các sản phẩm phức tạp, yêu cầu chấn lệch dạng hình thang.

Trên đây là bài viết cùng tìm hiểu về cách tính số trục CNC và sự phù hợp của mỗi dạng cho từng sản phẩm.

Hiện nay, Automech là nhà phân phối và cung cấp máy thương hiệu JFY. Với máy chấn CNC JFY thành viên của Trumpf Group, được thừa hưởng công nghệ đến từ Châu Âu.

Máy chấn CNC JFY được quy chuẩn từ chất lượng thép đầu vào, qua các quá trình gia công nghiêm ngặt và được phay trên các máy hàng đầu thế giới.

Đặc biệt, dùng chung bộ điều khiển với máy Trumpf. Có nhiều tính năng: Hỗ trợ import file 3D, trải phôi, gợi ý các bước chấn cảnh báo va chạm, gợi ý dao cối và vị trí đặt dao cối. Rất hữu ích cho người thiết kế và vận hành.
