Bystronic 20kW: Cắt Tôn Dày Nhanh, Chính Xác, Tối Ưu Chi Phí

Trong bối cảnh ngành chế tạo cơ khí và gia công kim loại tấm hiện đại đang chuyển dịch mạnh mẽ hướng tới năng suất vượt trội và tối ưu hóa chi phí vận hành, dòng bystronic 20kw đã khẳng định vị thế dẫn đầu phân khúc nguồn cắt công suất lớn.

Việc sở hữu công nghệ laser fiber tiên tiến kết hợp với hệ thống cơ khí chính xác chuẩn Thụy Sĩ giúp bystronic 20kw giải quyết triệt me bài toán gia công thép tấm dày với tốc độ ấn tượng và chất lượng mạch cắt hoàn hảo. Bài viết này sẽ phân tích toàn diện và chuyên sâu từ cấu tạo, thông số kỹ thuật, khả năng cắt thực tế, so sánh đối chiếu với các đối thủ cạnh tranh cho đến bài toán hiệu quả kinh tế (ROI) của dòng máy bystronic 20kw laser.

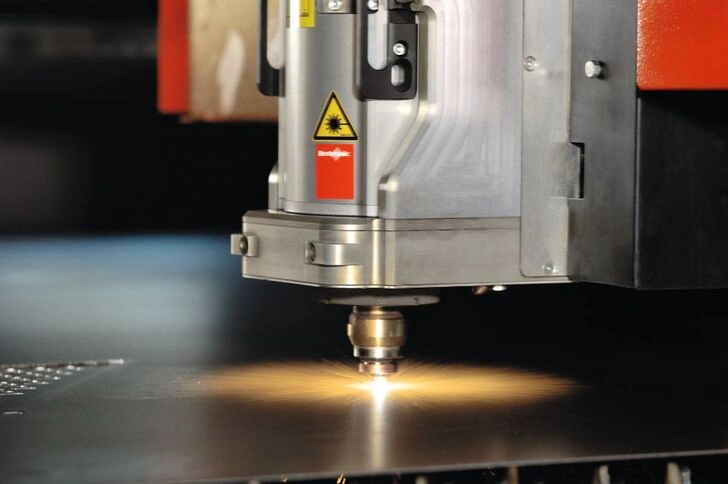

Cận cảnh đầu cắt công suất cực cao của máy Bystronic 20kW

1. Bystronic 20kW Laser là gì?

1.1. Bystronic 20kW Laser là gì?

Bystronic 20kW laser là hệ thống máy cắt kim loại tấm công nghiệp cao cấp sử dụng nguồn phát laser sợi quang (Fiber Laser) sở hữu công suất định mức lên tới 20.000 Watt (20kW). Đây là dòng máy thuộc phân khúc công suất cực đại (Ultra-High Power Laser), được nghiên cứu, phát triển và chế tạo bởi Tập đoàn Bystronic (Thụy Sĩ).

Khác biệt hoàn toàn với các dòng máy cắt công suất thấp và trung bình, thiết bị bystronic 20kw được thiết kế để chịu tải môi trường vận hành công nghiệp hạng nặng với mật độ làm việc liên tục 24/7. Nó cung cấp năng lượng bứt phá để xử lý các vật liệu kim loại có độ dày lớn, từ thép carbon, thép không gỉ (inox), hợp kim nhôm cho đến các kim loại màu phản quang cao như đồng đỏ và đồng thau với năng suất vượt trội so với các công nghệ cắt truyền thống như Plasma hay Oxy-gas.

1.2. Công nghệ laser fiber 20kW hoạt động như thế nào?

Công nghệ cắt bằng nguồn bystronic 20kw laser hoạt động dựa trên nguyên lý vật lý quang học hiện đại:

1. Tạo chùm tia laser trong môi trường sợi quang: Nguồn laser sợi quang tạo ra ánh sáng laser bằng cách kích thích các diode bán dẫn, truyền năng lượng vào môi trường khuếch đại là sợi quang thủy tinh được cấy các nguyên tố đất hiếm Ytterbium (Yb3+).
2. Truyền dẫn và truyền hội tụ năng lượng: Chùm tia laser phát ra có bước sóng chuẩn xác khoảng 1.064 µm (1070 nm). Bước sóng ngắn này có đặc tính hấp thụ năng lượng nhiệt cực tốt trên bề mặt kim loại. Tia laser được truyền dẫn khép kín qua hệ thống cáp quang mềm đến đầu cắt laser.
3. Tập trung điểm hội tụ (Focal Spot): Tại đầu cắt, chùm tia đi qua hệ thống thấu kính quang học chính xác để hội tụ thành một điểm sáng siêu nhỏ (đường kính chỉ vài chục đến vài trăm micromet). Mật độ năng lượng tại điểm hội tụ đạt tới hàng triệu Watt trên một milimét vuông ($W/mm^2$).
4. Hóa hơi vật liệu và thổi xỉ: Khi chùm tia hội tụ tiếp xúc với bề mặt phôi kim loại, nhiệt độ tại điểm cắt tức thì tăng vọt vượt ngưỡng nhiệt độ nóng chảy và hóa hơi của kim loại. Đồng thời, hệ thống nạp khí hỗ trợ (khí Oxy, Nitơ hoặc Khí nén) được phun qua béc cắt (Nozzle) với áp suất cực cao. Dòng khí này đẩy văng toàn bộ kim loại nóng chảy ra khỏi rãnh cắt, tạo nên mạch cắt hẹp, đường cắt thẳng đứng và bề mặt phẳng mịn.

1.3. Những doanh nghiệp nào nên đầu tư máy cắt laser Bystronic 20kW?

Việc đầu tư một hệ thống bystronic 20kw đòi hỏi nguồn vốn đầu tư ban đầu lớn. Do đó, dòng máy này được thiết kế để mang lại hiệu quả kinh tế tối ưu cho các mô hình doanh nghiệp sau:

• Các trung tâm gia công kim loại tấm quy mô lớn (Service Centers / Job Shop): Nơi tiếp nhận khối lượng đơn hàng khổng lồ, đa dạng chủng loại vật liệu và độ dày, đòi hỏi tiến độ hoàn thiện siêu tốc.
• Doanh nghiệp chế tạo kết cấu thép và máy móc hạng nặng: Các đơn vị chuyên gia công thép tấm dày từ 15mm đến 50mm phục vụ xây dựng cầu đường, nhà xưởng, máy khai thác khoáng sản, máy nông nghiệp.
• Nhà máy đóng tàu, chế tạo ô tô, xe tải và thiết bị giao thông: Nơi đòi hỏi tốc độ cắt cực nhanh, dung sai chi tiết sát mức tuyệt đối và loại bỏ hoàn toàn công đoạn gia công mài xỉ thủ công.
• Các nhà máy sản xuất thiết bị năng lượng, thang máy, tủ điện công nghiệp lớn: Cần tối ưu hóa quy trình sản xuất khép kín, tự động hóa cao và hạ thấp chi phí vận hành trên từng sản phẩm.

1.4. Vì sao máy laser 20kW trở thành xu hướng trong gia công kim loại?

Trong lịch sử chế tạo cơ khí, để cắt các tấm thép dày trên 20mm, các nhà máy bắt buộc phải sử dụng phương pháp cắt Plasma hoặc Oxy-gas. Tuy nhiên, hai công nghệ này bộc lộ những nhược điểm cố hữu: đường cắt rộng, bavia vỉ xỉ bám dày, vùng ảnh hưởng nhiệt (HAZ) lớn làm biến dạng tôn, độ chính xác kém và tốc độ rất chậm.

Sự bứt phá của dòng máy bystronic 20kw đã kiến tạo nên một cuộc cách mạng công nghệ:

• Thay thế hoàn toàn Plasma ở phân khúc tôn dày: Với công suất 20.000W, máy cắt thép dày với bề mặt mịn bóng, vuông góc, không bavia, không gây cong vênh phôi.
• Tốc độ cắt bứt phá: So với các nguồn 10kW hay 12kW, nguồn 20kW giúp tăng tốc độ cắt lên gấp 2 đến 3 lần ở các độ dày tầm trung (10mm – 25mm), giúp nhà máy nhân đôi năng suất mà không cần tăng diện tích nhà xưởng hay lực lượng lao động.
• Tối ưu hóa chi phí vận hành nhờ khí nén: Công suất 20kW cho phép áp dụng kỹ thuật cắt bằng khí nén áp suất cao (Compressed Air Cutting) cho thép carbon và inox độ dày lên tới 16mm – 20mm, giúp giảm tới 70% chi phí sử dụng khí Nitơ đắt đỏ.

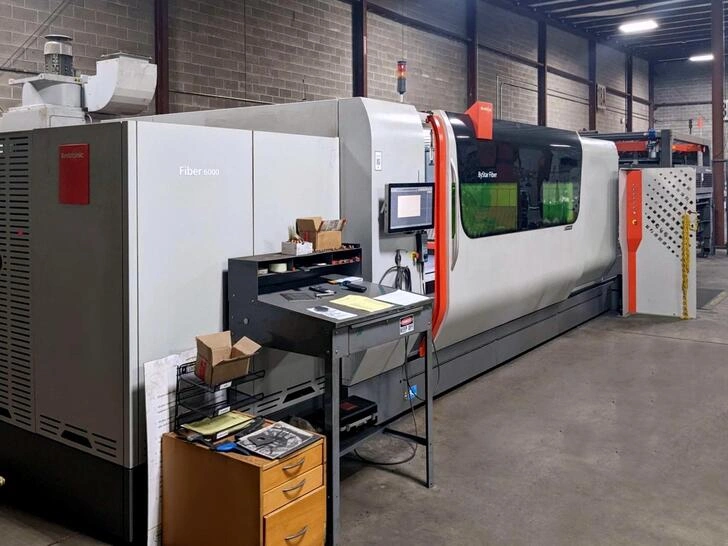

Hệ thống máy cắt Bystronic 20kW ByStar Fiber lắp đặt tại xưởng

2. Tổng quan về máy cắt laser Bystronic 20kW

2.1. Giới thiệu thương hiệu Bystronic

Tập đoàn Bystronic được thành lập từ năm 1964 tại Niederönz (Thụy Sĩ), là thương hiệu hàng đầu thế giới trong lĩnh vực cung cấp các giải pháp công nghệ gia công kim loại tấm cao cấp. Với triết lý kinh doanh dựa trên sự chính xác, độ bền bỉ chuẩn Thụy Sĩ và đổi mới công nghệ liên tục, Bystronic đã thiết lập các trung tâm nghiên cứu và nhà máy sản xuất hiện đại tại Thụy Sĩ, Đức, Mỹ và Trung Quốc. Các giải pháp của hãng bao gồm máy cắt laser fiber, máy chấn CNC, hệ thống đột dập và các giải pháp tự động hóa tích hợp phần mềm nhà máy thông minh (Smart Factory).

2.2. Định vị dòng máy laser công suất 20kW

Trong danh mục sản phẩm của hãng, thiết bị bystronic 20kw đại diện cho dòng máy flagship thuộc phân khúc công suất cực lớn. Dòng máy này không chỉ đơn thuần là một cỗ máy cắt kim loại độc lập, mà là trung tâm gia công cơ khí tốc độ cao, được tích hợp trọn bộ giải pháp cơ quang học tiên tiến, hệ thống cảm biến thông minh và phần mềm điều khiển tối ưu. Dòng máy này được định vị là công cụ tạo lợi thế cạnh tranh tuyệt đối cho các doanh nghiệp muốn thống lĩnh thị trường gia công kim loại tấm.

2.3. Công nghệ Fiber Laser được trang bị

Hệ thống bystronic 20kw laser sử dụng bộ nguồn phát laser sợi quang thế hệ mới nhất với hiệu suất chuyển đổi quang điện (Wall-plug efficiency) vượt mốc 40%. Điều này mang lại hai giá trị cốt lõi: tiết kiệm năng lượng tiêu thụ đầu vào và giảm lượng nhiệt phát tán, giúp kéo dài tuổi thọ vận hành của các linh kiện Diode quang học. Bộ nguồn được tích hợp công nghệ chống phản xạ ngược đa tầng (Anti-Reflection Protection), cho phép máy vận hành an toàn tuyệt đối khi gia công các vật liệu phản quang mạnh như đồng, thau, nhôm ở công suất tối đa mà không nguy hại đến nguồn phát.

2.4. Các model Bystronic 20kW phổ biến

Bystronic cung cấp nguồn phát 20kW trên hai nền tảng kết cấu cơ khí chủ lực:

• ByStar Fiber 20kW: Dòng máy cắt cao cấp nhất (Flagship) của Bystronic. Trang bị hệ truyền động gia tốc cực cao (2.5 G), khung gầm hợp kim siêu cứng, đầu cắt thông minh BeamShaper và tích hợp đầy đủ tính năng tự động hóa cao nhất.
• BySmart Fiber 20kW: Dòng máy được thiết kế tối ưu hóa giữa hiệu năng và chi phí đầu tư. Máy giữ nguyên công nghệ nguồn laser 20kW Thụy Sĩ và phần mềm ByVision, giúp các doanh nghiệp dễ dàng tiếp cận công nghệ cắt 20kW với mức chi phí hợp lý hơn.

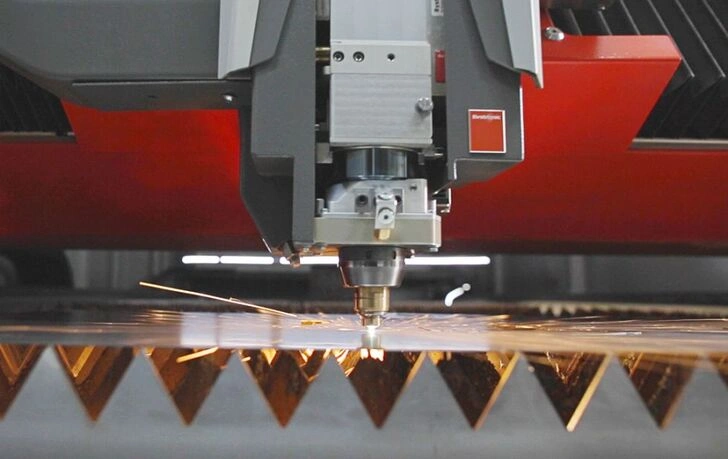

Quá trình gia công phôi kim loại của máy cắt laser Bystronic 20kW

3. Thông số kỹ thuật của Bystronic 20kW

3.1. Công suất nguồn laser 20kW

• Công suất danh định: 20.000 Watt (20kW continuous wave).
• Độ ổn định năng lượng phát: 1% trong suốt quá trình vận hành liên tục 24/7.
• Dải điều chỉnh công suất linh hoạt: Từ 10% đến 100% công suất định mức, hỗ trợ các chế độ đục lỗ xung vi mô (Micro-pulse piercing) và cắt các góc chi tiết hẹp không bị cháy nhiệt.
• Bước sóng phát chuẩn: 1070 nm

3.2. Kích thước bàn làm việc

Hệ thống bystronic 20kw cung cấp sự đa dạng về không gian gia công phôi:

• Khổ ByStar Fiber 3015: 3.000 mm x 1.500 mm.
• Khổ ByStar Fiber 4020: 4.000 mm x 2.000 mm.
• Khổ ByStar Fiber 6225: 6.200 mm x 2.500 mm.
• Khổ ByStar Fiber 8025 & 12025 (Khổ siêu dài): Tương ứng 8.000 mm x 2.500 mm và 12.000 mm x 2.500 mm, phục vụ gia công tôn tấm lớn nguyên khối trong ngành đóng tàu và kết cấu thép.

3.3. Tốc độ cắt và gia tốc

• Tốc độ di chuyển đồng thời trục X/Y (Simultaneous positioning speed): Đạt tới 170 m/phút, giúp giảm tối thiểu khoảng thời gian di chuyển không tải giữa các chi tiết.
• Gia tốc trục cực đại (Max. axis acceleration): Đạt 2.5 G ($25\text{ m/s}^2$) trên dòng ByStar Fiber, giúp máy tăng tốc lên tốc độ cắt cài đặt gần như tức thì tại các điểm cua góc nhọn.
• Tốc độ cắt thực tế: Đạt mốc 50 m/phút cho các dòng tôn mỏng và duy trì từ 1.5 m/phút đến 8.0 m/phút khi xử lý tôn dày từ 15mm đến 30mm.

3.4. Độ chính xác định vị và lặp lại

• Độ chính xác định vị trục (Positioning accuracy P): $\pm 0.05\text{ mm/m}$.
• Độ chính xác lặp lại (Repeatability accuracy R): $\pm 0.025\text{ mm}$.
• Đảm bảo tính đồng nhất 100% về kích thước của hàng nghìn chi tiết cắt trong cùng một lô sản xuất.

3.5. Độ dày cắt tối đa theo từng vật liệu

3.5.1. Thép carbon (Mild Steel / Carbon Steel)

• Cắt sản xuất hàng loạt (Mạch cắt láng mịn): 30 mm – 40 mm.
• Cắt tối đa (Cut-off capability): 50 mm (sử dụng khí Oxy kết hợp thuật toán đục lỗ áp suất cao).

3.5.2. Thép không gỉ (Inox / Stainless Steel)

• Cắt khí Nitơ không bavia (Bright cut): 40 mm.
• Độ dày cắt tối đa: 50 mm.

3.5.3. Nhôm (Aluminum Alloys)

• Cắt sản xuất chất lượng cao: 40 mm.
• Độ dày cắt tối đa: 50 mm.

3.5.4. Đồng đỏ (Copper)

• Độ dày cắt sản xuất ổn định: 16 mm – 20 mm.

3.5.5. Đồng thau (Brass)

• Độ dày cắt sản xuất ổn định: 16 mm – 20 mm.

3.6. Công suất tiêu thụ điện

• Tổng công suất điện tiêu thụ toàn hệ thống: Dao động từ 45 kW đến 60 kW (đã bao gồm nguồn phát 20kW, hệ thống Chiller làm mát nước công suất lớn, bộ điều khiển CNC, động cơ di chuyển trục và máy hút khói phân khu).

3.7. Hệ điều khiển và phần mềm

• Hệ điều khiển CNC: Bystronic ByVision Cutting trang bị màn hình cảm ứng HD 21.5 inch, giao diện đồ họa phẳng trực quan.
• Phần mềm CAD/CAM: BySoft Cell Control Cut / BySoft Suite. Tích hợp thuật toán tối ưu xếp hình phôi (Nesting) thông minh, tính năng tự động dùng chung đường cắt (Common Cut) để tiết kiệm phôi và giảm số lần đục lỗ.

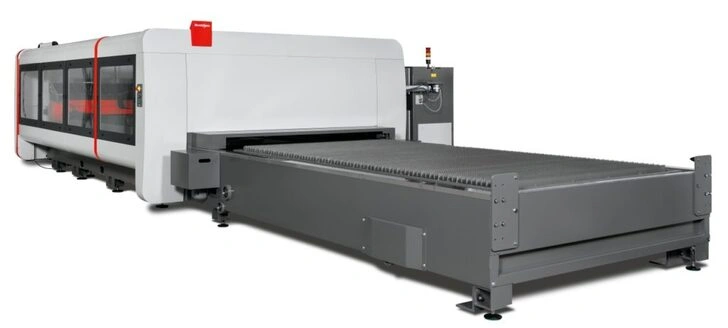

Bàn chuyển đổi phôi tự động trên hệ thống cắt Bystronic 20kW

4. Cấu tạo của máy cắt laser Bystronic 20kW

4.1. Nguồn laser Fiber

Bộ nguồn laser 20kW của bystronic 20kw laser là một trung tâm phát năng lượng quang học phức hợp. Nguồn được bảo vệ trong tủ cách ly kín chống bụi và hơi nước, tích hợp hệ thống điều hòa nhiệt độ độc lập. Các mô-đun phát laser sợi quang được ghép nối bằng công nghệ hàn sợi quang tự động, đảm bảo chùm tia đầu ra đạt chỉ số chất lượng chùm tia (Beam Parameter Product – BPP) lý tưởng.

4.2. Đầu cắt laser tự động

Đầu cắt laser của bystronic 20kw được thiết kế nguyên khối kín để ngăn bụi bẩn bám vào hệ thấu kính:

• Cơ chế điều chỉnh tiêu điểm tự động (Auto Focus): Tự động điều chỉnh khoảng cách tiêu điểm (Focus position) nằm trên, dưới hoặc ngay tại bề mặt phôi phù hợp với từng độ dày.
• Công nghệ BeamShaper: Tự động điều chỉnh dạng hình học của chùm tia laser và đường kính điểm hội tụ, giúp tạo rãnh cắt rộng tối ưu khi cắt tôn siêu dày.
• Hệ thống cảm biến thông minh: Trang bị cảm biến khoảng cách điện dung cảm ứng siêu nhạy và cảm biến giám sát nhiệt độ kính bảo vệ (Protective Window Monitoring), giúp cảnh báo ngay lập tức nếu kính bảo vệ bị dính bẩn để tránh nguy cơ vỡ thấu kính.

4.3. Hệ thống thay bàn tự động

Hệ thống bàn kép trượt song song hoặc xoay đổi bàn tự động có thời gian trao đổi bàn cực nhanh (chỉ từ 20 đến 30 giây). Kết cấu khung bàn làm từ thép hộp chịu lực cao, trang bị các thanh răng đỡ phôi cấu trúc hình răng cưa đặc biệt, chịu được tải trọng tôn tấm nặng hàng chục tấn mà không sụt lún hay biến dạng.

4.4. Khung máy chịu tải trọng lớn

Khung gầm máy Bystronic được đúc bằng hợp kim nguyên khối hoặc hàn thép tấm kết cấu nặng chuẩn Thụy Sĩ. Khung máy trải qua quy trình khử ứng suất nội dư bằng phương pháp ủ nhiệt tần số cao trong nhiều giờ và gia công chính xác trên máy phay giường CNC siêu khổ. Nhờ đó, khung máy triệt tiêu hoàn toàn độ rung cơ học, giữ nguyên độ vuông góc và độ phẳng tuyệt đối ngay cả khi di chuyển ở gia tốc 2.5 G.

4.5. Hệ thống truyền động Servo

Máy trang bị hệ thống động cơ tuyến tính (Linear Motor) hoặc động cơ Servo đồng bộ công suất lớn kết hợp thanh răng – bánh răng nghiền chính xác (Helical Rack & Pinion). Hệ thống kết hợp với thước đo tuyến tính quang học (Optical Linear Scale) giúp phản hồi vị trí thời gian thực cho bộ điều khiển với tần số quét hàng kilohertz.

4.6. Bộ điều khiển CNC

Hệ điều khiển ByVision Cutting vận hành trên hệ điều hành Windows Embedded. Bộ điều khiển này chứa thư viện thông số cắt chuẩn Thụy Sĩ cho hàng trăm loại vật liệu. Người vận hành chỉ cần chọn loại vật liệu và độ dày, máy sẽ tự động truy xuất các thông số tối ưu (công suất, tốc độ, áp suất khí, khoảng cách béc, vị trí tiêu điểm).

4.7. Hệ thống hút khói và làm mát

• Bộ Chiller làm mát nước: Hệ thống làm mát hai tuần hoàn độc lập, kiểm soát chính xác nhiệt độ của nguồn laser và hệ quang học đầu cắt trong biên độ $\pm 0.5^\circ\text{C}$.
• Hệ thống hút bụi phân khu (Multi-chamber extraction): Khung gầm bên dưới bàn cắt được chia thành nhiều khoang hút khói riêng biệt. Tấm louver hút bụi chỉ mở ra tại đúng khoang mà đầu cắt đang làm việc, giúp tối đa hóa hiệu suất hút bụi và tiết kiệm điện năng cho quạt hút.

Khối tủ nguồn phát laser công suất siêu lớn cho máy Bystronic 6kW

5. Khả năng cắt của Bystronic 20kW

Sức mạnh vượt trội của nguồn bystronic 20kw mang lại khả năng xử lý linh hoạt và hoàn hảo trên tất cả các dòng kim loại chế tạo công nghiệp.

5.1. Khả năng cắt thép carbon

• Độ dày mỏng và trung bình (1mm – 12mm): Máy cắt bằng khí nén hoặc Nitơ với tốc độ vượt trội (từ 15 m/phút đến 45 m/phút). Đường cắt mịn đẹp, sáng bóng, không bám xỉ.
• Độ dày lớn (15mm – 30mm): Ứng dụng khí Oxy hỗ trợ kết hợp công nghệ đục lỗ xung vi mô (Pulse Piercing). Thời gian đục lỗ trên tấm thép 25mm giảm từ vài giây xuống chỉ còn vài mili-giây, eliminator hiện tượng bắn tóe xỉ lên kính bảo vệ.
• Độ dày siêu lớn (35mm – 50mm): Nhờ tính năng BeamShaper điều chỉnh chùm tia mở rộng tiêu điểm, rãnh cắt được nới rộng vừa đủ để thoát xỉ nóng chảy. Bề mặt mạch cắt thẳng đứng từ trên xuống dưới, gân cắt mịn màng, góc dưới phôi hoàn toàn không dính vỉ xỉ.

5.2. Khả năng cắt inox

Khi cắt thép không gỉ (Inox 304, 316), máy sử dụng khí Nitơ tinh khiết áp suất cao (18 – 25 bar) để ngăn cản quá trình oxy hóa:

• Độ dày 1mm – 20mm: Tốc độ cắt cực nhanh, mạch cắt giữ nguyên màu trắng sáng kim loại (Bright Cut). Sản phẩm ra khỏi bàn máy có thể chuyển thẳng sang khâu hàn mà không cần tẩy rửa hay mài viền.
• Độ dày 25mm – 40mm: Năng lượng 20.000W đâm xuyên dễ dàng qua tấm inox dày. Áp suất khí Nitơ thổi sạch kim loại nóng chảy ra khỏi rãnh cắt, đảm bảo đường cắt thẳng, sắc nét, rãnh cắt phẳng mịn không gợn sóng.

5.3. Khả năng cắt nhôm

Nhôm là vật liệu dẻo, truyền nhiệt nhanh và dễ nóng chảy lem luốc nếu năng lượng laser không đủ mạnh:

• Nguồn công suất lớn bystronic 20kw laser vượt qua rào cản tản nhiệt của nhôm một cách dễ dàng.
• Máy xử lý các hợp kim nhôm công nghiệp (như Series 5000, 6000) độ dày lên tới 40mm với mặt cắt cực phẳng, rãnh cắt sạch, không bị gờ xỉ ở đáy và không biến dạng nhiệt.

5.4. Khả năng cắt đồng và đồng thau

Đồng đỏ và đồng thau là những vật liệu có độ phản xạ quang học cực cao đối với tia laser. Dòng bystronic 20kw làm chủ hoàn toàn nhóm vật liệu này:

• Nhờ cảm biến phát hiện phản xạ ngược tự động ngắt/điều chỉnh chùm tia thời gian thực, máy vận hành an toàn tuyệt đối.
• Máy cắt sản xuất ổn định tấm đồng đỏ và đồng thau dày từ 16mm đến 20mm với đường cắt vuông vức, láng mịn, đáp ứng hoàn hảo các yêu cầu gia công chi tiết thanh cái dẫn điện (Busbar) và thiết bị ngành điện.

5.5. Khả năng cắt chi tiết phức tạp

Nhờ sự kết hợp hoàn hảo giữa động cơ gia tốc 2.5 G và thuật toán điều chỉnh công suất theo tốc độ (Power Interpolation):

• Máy có thể cắt chính xác các lỗ nhỏ có đường kính siêu nhỏ. Ví dụ: đục lỗ đường kính 10mm trên tấm thép carbon dày 20mm hoàn toàn tròn đẹp.
• Tại các góc nhọn (90 độ hoặc góc hẹp hơn), bộ điều khiển tự động giảm tốc và hạ công suất tương ứng, giúp góc cắt sắc lẹm, không bị cháy khuyết góc do tích nhiệt.

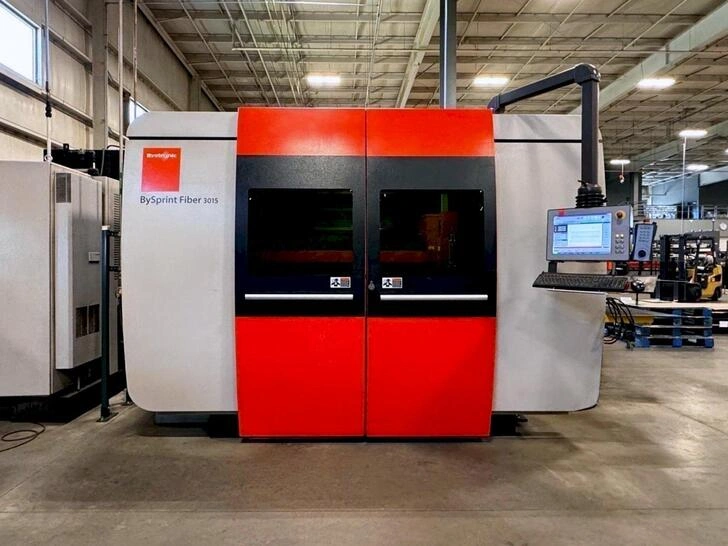

Máy cắt laser Bystronic 20kW BySprint Fiber 3015 chính diện

6. Ưu điểm nổi bật của Bystronic 20kW

6.1. Tốc độ cắt rất cao

Ưu điểm đột phá nhất của bystronic 20kw là tốc độ gia công. Ở dải độ dày tầm trung (8mm – 20mm), tốc độ cắt của máy tăng từ 100% đến 300% so với nguồn 10kW hoặc 12kW. Điều này giúp các nhà máy rút ngắn tới một nửa thời gian sản xuất, gia tăng gấp đôi sản lượng đầu ra trong cùng một ca vận hành.

6.2. Chất lượng bề mặt cắt đẹp

Nhờ khả năng kiểm soát mật độ chùm tia chính xác của công nghệ Thụy Sĩ, đường cắt tạo ra bởi nguồn 20kW có độ nhám bề mặt ($Ra$) cực thấp. Mạch cắt phẳng, vuông góc, không bavia vỉ xỉ bám đáy, giúp loại bỏ hoàn toàn các công đoạn gia công phụ trợ như mài cạnh, đánh bóng hay tẩy xỉ.

6.3. Gia công thép dày hiệu quả

Việc xử lý các tấm thép carbon và inox dày từ 30mm đến 50mm trở nên vô cùng đơn giản và an toàn. Công nghệ đục lỗ siêu tốc (Fast Piercing) giúp giảm thiểu tối đa hiện tượng bắn xỉ phôi, bảo vệ an toàn cho kính bảo vệ và đầu cắt, loại bỏ tình trạng đứt rãnh cắt giữa chừng.

6.4. Tiết kiệm chi phí sản xuất

Dù công suất tổng của máy lớn hơn các dòng máy nhỏ, nhưng tính trên từng chi tiết sản phẩm (Cost per Part), bystronic 20kw lại giúp tối ưu hóa chi phí triệt để:

• Thời gian cắt giảm sâu: Tối ưu chi phí nhân công và chi phí khấu hao máy trên mỗi sản phẩm.
• Cắt bằng khí nén áp cao: Thay thế khí Nitơ đắt đỏ bằng khí nén đã qua xử lý khi cắt inox và thép carbon mỏng đến trung bình (dưới 20mm), giảm chi phí khí hỗ trợ tới 70% – 80%.

6.5. Khả năng tự động hóa cao

Máy cắt bystronic 20kw sẵn sàng tích hợp đồng bộ với các hệ thống tự động hóa cao cấp của hãng như bộ cấp phôi tự động ByTrans Extended, tháp lưu trữ vật liệu thông minh ByTower và robot phân loại chi tiết BySort, cho phép nhà máy vận hành liên tục không cần người giám sát (Unattended Machining).

6.6. Độ ổn định và tuổi thọ thiết bị

Được chế tạo theo các tiêu chuẩn kỹ thuật khắt khe nhất của Thụy Sĩ, hệ thống cơ khí và quang học của Bystronic duy trì độ bền bỉ tuyệt vời. Khung gầm máy giữ nguyên độ chính xác định vị ban đầu sau nhiều năm hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.

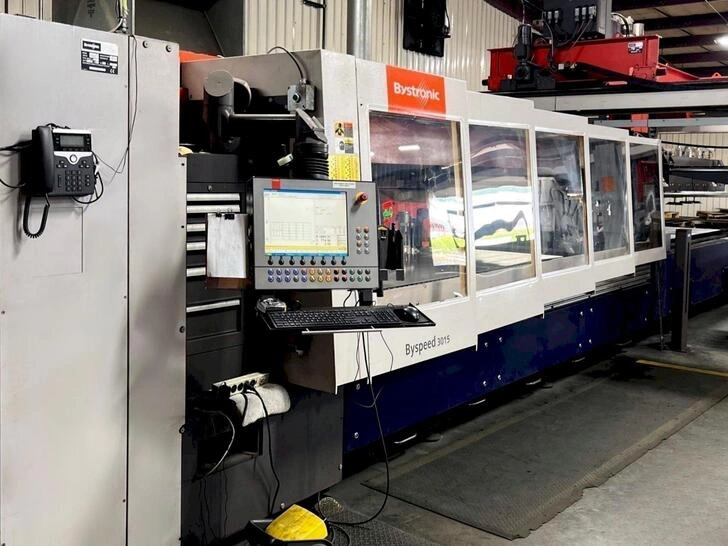

Dây chuyền cắt kim loại Bystronic 20kW Byspeed 3015 trong sản xuất

7. Ứng dụng của Bystronic 20kW trong sản xuất

Sức mạnh bứt phá và độ linh hoạt tuyệt vời giúp dòng máy bystronic 20kw trở thành giải pháp công nghệ cốt lõi trong nhiều ngành công nghiệp chế tạo trọng điểm.

7.1. Gia công kết cấu thép

Trong ngành chế tạo kết cấu thép xây dựng, nhà xưởng công nghiệp, cầu đường và công trình năng lượng:

• Gia công bản mã và gối đỡ: Cắt cực nhanh các tấm bản mã, mặt nạ gối đỡ thép carbon dày từ 16mm đến 40mm với độ chính xác tuyệt đối.
• Đục lỗ bu-lông liên kết trực tiếp: Nguồn bystronic 20kw laser đục chính xác các lỗ lắp bu-lông liên kết trực tiếp trên hành trình cắt phôi. Điều này loại bỏ hoàn toàn công đoạn lấy dấu và khoan lỗ bằng máy khoan từ thủ công, đảm bảo dung sai lắp ghép gá dựng kết cấu tại công trường chính xác 100%.
• Đường cắt phẳng chuẩn hàn: Mạch cắt vuông vức, mịn màng giúp các cạnh phôi thép kết cấu tiến thẳng vào quy trình hàn tự động mà không mất thời gian mài vát mép thô.

7.2. Chế tạo máy hạng nặng

Đối với ngành chế tạo máy công trình, xe cần cẩu, máy khai thác mỏ, máy nông nghiệp nặng:

• Xử lý thép hợp kim đặc biệt: Máy cắt dễ dàng các dòng thép tấm chịu nhiệt, chịu mài mòn và cường độ cao như Hardox, Weldox dày từ 20mm đến 40mm mà không làm thay đổi cấu trúc cơ lý tính của vật liệu xung quanh vùng ảnh hưởng nhiệt.
• Cắt khung bệ máy nguyên khối: Các chi tiết khung máy hạng nặng đòi hỏi độ chính xác kích thước cao để lắp ghép các cụm truyền động. Độ chính xác định vị $\pm 0.05\text{ mm/m}$ giúp các sản phẩm sau khi cắt đạt ngay tiêu chuẩn lắp ráp khắt khe.

7.3. Gia công tủ điện và vỏ trạm biến áp

Đối với ngành công nghiệp điện, năng lượng và trạm biến áp công nghiệp:

• Cắt biên dạng phức tạp: Dòng máy bystronic 20kw gia công nhanh chóng các tấm inox hoặc thép mạ kẽm làm vỏ trạm biến áp ngoài trời. Các rãnh thông gió, lỗ chờ ghen điện, bản lề tủ được cắt sắc nét, hoàn toàn không dính bavia.
• Bảo vệ lớp phủ bề mặt: Nhờ tốc độ cắt siêu tốc, nhiệt độ không lan rộng trên bề mặt tôn, giúp giữ nguyên lớp mạ kẽm chống ăn mòn của phôi vật liệu.

7.4. Sản xuất thang máy và thiết bị nâng hạ

Trong kỷ nguyên thang máy thông minh hiện nay:

• Cắt inox trang trí cabin: Các tấm inox xước, inox gương được gia công bằng khí Nitơ áp suất cao với tốc độ cực nhanh. Nhiệt lượng tập trung cao giúp tấm inox không bị cong vồng bề mặt hay làm cháy lớp nilon bảo vệ (Laser film).
• Gia công khung cơ khí chịu lực: Các chi tiết vách thang, khung đối trọng, gá ray từ thép tấm dày được cắt vuông vắn, giúp quá trình chấn gấp CNC và hàn định hình diễn ra chuẩn xác.

7.5. Công nghiệp ô tô và xe chuyên dụng

Trong chế tạo khung gầm ô tô tải, xe khách, sơ-mi rơ-moóc và xe chuyên dụng:

• Gia công dầm chassi chịu lực: Cắt các dầm dọc, dầm ngang chassi xe từ thép tấm dày với các đường cắt uốn lượn phức tạp.
• Đáp ứng tiến độ hàng loạt: Tốc độ cắt vượt trội của nguồn 20kW giúp rút ngắn chu kỳ hoàn thiện phôi, đáp ứng tiến độ lắp ráp hàng loạt của các nhà máy sản xuất ô tô quy mô lớn.

7.6. Ngành đóng tàu

Trong các nhà máy đóng tàu biển và phương tiện thủy:

• Thay thế cắt Plasma truyền thống: Cắt các tấm vỏ tàu, vách ngăn chống thấm, gia cường sàn tàu bằng thép carbon dày từ 20mm đến 50mm với tốc độ nhanh gấp 4 đến 6 lần máy Plasma.
• Giảm chi phí gia công lại: Rãnh cắt mỏng, vuông góc, không vỉ xỉ bám đáy giúp công nhân đóng tàu tiến hành hàn vỏ tàu ngay lập tức, tiết kiệm hàng nghìn giờ công mài xỉ và nắn phẳng tôn.

7.7. Trung tâm gia công kim loại tấm (Job Shop & Service Centers)

Các xưởng cắt gia công thuê sở hữu máy bystronic 20kw nắm giữ thế chủ động hoàn toàn:

• Linh hoạt đa dạng đơn hàng: Khả năng xử lý tốt từ tôn mỏng 0.5mm đến tôn dày 50mm trên nhiều chất liệu (thép, inox, nhôm, đồng).
• Bứt phá tốc độ giao hàng: Nhờ năng suất cắt cao, xưởng có thể hoàn thành các đơn hàng lớn hàng nghìn chi tiết trong thời gian ngắn, tạo lợi thế cạnh tranh tuyệt đối về giá thành và tiến độ.

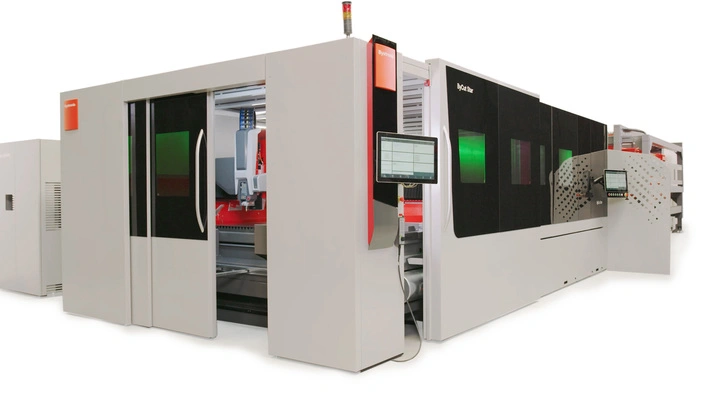

Tổng quan thiết kế máy cắt thế hệ mới Bystronic 20kW ByCut Star

8. So sánh Bystronic 20kW với các dòng máy laser khác

Để giúp doanh nghiệp có cái nhìn toàn diện trước khi quyết định đầu tư, dưới đây là phân tích so sánh chi tiết giữa máy bystronic 20kw với các phân khúc công suất khác và các thương hiệu cạnh tranh.

8.1. Bystronic 20kW vs Bystronic 12kW

• Tốc độ cắt: Nguồn 20kW vượt trội hoàn toàn khi xử lý thép tấm có độ dày từ 10mm trở lên. Tốc độ cắt thép 15mm đến 25mm của dòng 20kW nhanh hơn dòng 12kW từ 80% đến 180%.
• Độ dày tối đa: Bystronic 12kW cắt sản xuất tối ưu ở mốc 25mm – 30mm, trong khi nguồn 20kW mở rộng khả năng cắt sản xuất lên tới 40mm và cắt đứt tới 50mm.
• Chi phí đầu tư: Dòng 20kW có chi phí ban đầu cao hơn khoảng 25% – 35% so với dòng 12kW, tuy nhiên thời gian thu hồi vốn thực tế lại nhanh hơn nếu xưởng có sản lượng tôn dày lớn.

8.2. Bystronic 20kW vs Bystronic 30kW

• Điểm cân bằng tối ưu: Dòng 20kW được đánh giá là điểm cân bằng lý tưởng nhất hiện nay giữa chi phí đầu tư ban đầu, chi phí tiêu thụ điện năng và hiệu quả gia công cho 90% nhu cầu trên thị trường.
• Phân khúc 30kW: Nguồn 30kW chủ yếu phục vụ các nhu cầu cực kỳ đặc thù chuyên cắt thép siêu dày (trên 40mm) với mật độ liên tục, đòi hỏi hệ thống điện lưới và trạm khí nén công suất cực lớn.

8.3. Bystronic 20kW vs Han’s Laser 20kW

• Độ chính xác và Độ bền cơ khí: Han’s Laser (Trung Quốc) có ưu thế về giá. Tuy nhiên, Bystronic vượt trội hoàn toàn về chất lượng khung gầm cơ khí, độ ổn định lâu dài và thuật toán phần mềm điều khiển.
• Duy trì độ chuẩn xác: Sau 3 – 5 năm vận hành liên tục, khung máy Bystronic duy trì độ chính xác định vị hoàn hảo nhờ công nghệ xử lý nhiệt ủ khung chuẩn Thụy Sĩ, trong khi các dòng máy Châu Á dễ xuất hiện dung sai cơ học.

8.4. Bystronic 20kW vs BODOR 20kW

• Trải nghiệm vận hành: BODOR tập trung tối ưu chi phí và thiết kế bắt mắt. Bystronic tập trung vào hiệu năng cắt thực tế, độ mịn mạch cắt và tính nhất quán của sản phẩm trong môi trường công nghiệp nặng.
• Hệ thống phần mềm: Đầu cắt và phần mềm ByVision của Bystronic có độ thông minh vượt trội, tự động bù sai số và xử lý lỗi linh hoạt, giảm bớt sự phụ thuộc vào tay nghề thợ vận hành.

8.5. Bystronic 20kW vs PENTA Laser 20kW

• Chuẩn mực công nghệ: PENTA Laser kết hợp công nghệ Ý và sản xuất tại Trung Quốc. Bystronic mang chuẩn mực Thụy Sĩ với độ tin cậy tuyệt đối, linh kiện đồng bộ cao cấp và giá trị thanh lý lại (tái đầu tư) rất cao trên thị trường.

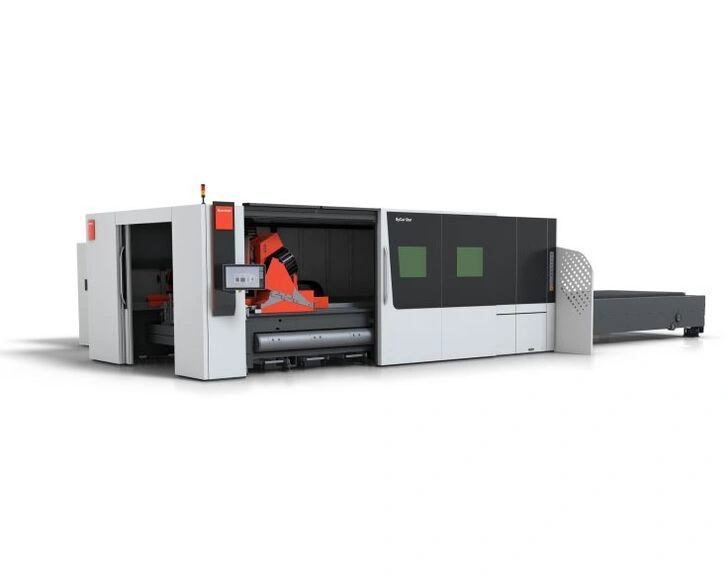

Phối cảnh máy cắt kim loại tấm Bystronic 20kW ByCut Star tích hợp bàn phôi

Bảng tổng hợp so sánh chi tiết

9. Kinh nghiệm lựa chọn máy laser 20kW phù hợp

9.1. Lựa chọn theo độ dày vật liệu

Nếu nhà xưởng của bạn có trên 50% sản lượng là kim loại tấm có độ dày từ 10mm đến 30mm, dòng máy công suất bystronic 20kw là sự lựa chọn đầu tư chính xác nhất. Nếu tỷ trọng sản xuất chủ yếu là tôn mỏng dưới 8mm, dòng máy 6kW đến 10kW sẽ giúp tối ưu hóa nguồn vốn đầu tư ban đầu hơn.

9.2. Lựa chọn theo quy mô sản xuất

Các nhà máy vận hành liên tục 2 đến 3 ca/ngày bắt buộc phải lựa chọn các dòng máy có gầm bệ và nguồn phát thuộc phân khúc cao cấp như Bystronic để đảm bảo máy vận hành ổn định, không phát sinh lỗi vặt gây ngưng trệ dây chuyền sản xuất.

9.3. Lựa chọn theo mức độ tự động hóa

Tốc độ cắt của nguồn 20kW rất nhanh. Do đó, doanh nghiệp nên tính toán thiết kế không gian xưởng để sẵn sàng tích hợp hệ thống tháp tải tôn tự động (ByTower). Nếu cấp phôi và dỡ chi tiết thủ công bằng cẩu trục, thợ vận hành sẽ không kịp đáp ứng tốc độ làm việc cực nhanh của máy.

9.4. Lựa chọn theo chi phí đầu tư

Cần xây dựng bài toán tài chính rõ ràng giữa vốn tự có và các phương án vay vốn thương mại / thuê mua tài chính. Dù giá máy bystronic 20kw cao, nhưng năng suất nó tạo ra có thể bằng 2 đến 3 máy cắt công suất nhỏ cộng lại, giúp giảm chi phí quản lý và mặt bằng.

9.5. Những yếu tố kỹ thuật cần kiểm tra trước khi mua

1. Trạm biến áp nhà máy: Đảm bảo trạm biến áp đủ công suất cấp điện (tối thiểu từ 150 kVA đến 200 kVA riêng cho khu vực máy cắt).
2. Hệ thống máy nén khí áp cao: Nếu lựa chọn phương án cắt bằng khí nén, cần trang bị hệ thống máy nén khí áp lực 16 – 30 bar tích hợp hệ thống sấy khí và bộ lọc dầu đạt tiêu chuẩn ISO 8573-1 Class 1.
3. Kết cấu nền móng nhà xưởng: Đổ bê tông móng máy đạt độ dày từ 300mm – 500mm gia cường thép chịu tải theo đúng bản vẽ kỹ thuật của Bystronic để tránh sụt lún gây lệch đường ray di chuyển.

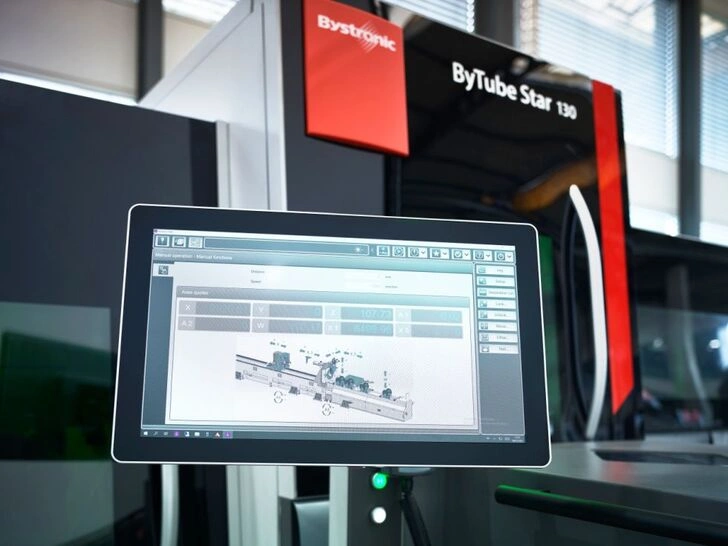

Màn hình lập trình điều khiển máy cắt ống Bystronic 20kW ByTube Star 130

10. Chi phí đầu tư và vận hành máy Bystronic 20kW

10.1. Những yếu tố ảnh hưởng đến giá máy

Giá thành trọn gói của hệ thống bystronic 20kw laser phụ thuộc vào:

• Model khung gầm cơ khí (ByStar Fiber hay BySmart Fiber).
• Kích thước khổ bàn gia công (3015, 4020, 6225 hay 12025).
• Các tùy chọn cao cấp đi kèm: Đầu cắt BeamShaper, phần mềm lập trình BySoft nâng cao, hệ thống robot phân loại phôi, hệ thống hút bụi chống cháy nổ.

10.2. Chi phí điện năng vận hành

Tổng công suất tiêu thụ điện toàn hệ thống trung bình khoảng 50 kW/h. Với giá điện sản xuất hiện nay, chi phí điện năng vận hành dao động khoảng 90.000 VNĐ đến 150.000 VNĐ cho mỗi giờ máy chạy liên tục.

10.3. Chi phí khí hỗ trợ cắt

• Cắt bằng khí Oxy (Thép carbon dày): Chi phí rất thấp, dao động từ 30.000 VNĐ đến 60.000 VNĐ/giờ.
• Cắt bằng khí Nitơ hóa lỏng (Inox, nhôm dày): Chi phí cao hơn, dao động từ 200.000 VNĐ đến 450.000 VNĐ/giờ tùy độ dày và áp suất béc cắt.
• Cắt bằng Khí nén áp cao: Chi phí cực kỳ tiết kiệm (chỉ tốn điện chạy máy nén khí), khoảng 30.000 VNĐ đến 50.000 VNĐ/giờ.

10.4. Chi phí bảo trì và vật tư tiêu hao

Các vật tư tiêu hao định kỳ bao gồm:

• Béc cắt (Nozzle): Thay thế sau mỗi 100 – 200 giờ cắt thực tế.
• Kính bảo vệ (Protective Glass): Thay thế tùy theo kỹ thuật vận hành và độ sạch của khí hỗ trợ.
• Dầu mỡ bôi trơn tự động, bộ lọc khí, bộ lọc nước Chiller định kỳ 6 tháng/lần.

10.5. Bài toán hiệu quả đầu tư (ROI)

Nhờ năng suất cắt cao gấp 2 đến 3 lần các máy công suất nhỏ và khả năng nhận các hợp đồng gia công hàng dày giá trị cao, thời gian thu hồi vốn (ROI) trung bình của dòng máy bystronic 20kw dao động từ 1.5 đến 2.5 năm nếu nhà xưởng duy trì được lượng đơn hàng ổn định.

Kỹ thuật viên kiểm tra và hiệu chỉnh vòi phun máy Bystronic 20kW

11. Giải pháp máy cắt laser công suất lớn tại Automech

Công ty Cổ phần Thiết bị và Giải pháp Công nghiệp Automech là đơn vị uy tín hàng đầu tại Việt Nam chuyên cung cấp các giải pháp toàn diện về máy gia công kim loại tấm và hệ thống laser công suất lớn.

11.1. Tư vấn lựa chọn máy laser theo nhu cầu sản xuất

Automech sở hữu đội ngũ chuyên gia giàu kinh nghiệm, sẵn sàng khảo sát thực tế nhà xưởng, phân tích cấu trúc đơn hàng của khách hàng để đưa ra tư vấn chọn cấu hình nguồn laser (12kW, 15kW, 20kW hay 30kW) phù hợp nhất, tránh lãng phí vốn đầu tư.

11.2. Giải pháp máy laser Fiber công suất lớn

Chúng tôi cung cấp các dòng máy cắt laser Fiber công suất cao chất lượng hàng đầu, tích hợp các công nghệ quang học và cơ khí tiên tiến nhất, đáp ứng các tiêu chuẩn khắt khe trong sản xuất công nghiệp nặng.

11.3. Tích hợp dây chuyền tự động hóa

Automech không chỉ bán máy cắt đơn lẻ mà cung cấp giải pháp nhà máy thông minh toàn diện: kết nối máy cắt laser với hệ thống tháp nâng hạ phôi tự động, robot gắp xếp chi tiết, và phần mềm quản lý sản xuất MES/ERP.

11.4. Đào tạo vận hành và chuyển giao công nghệ

Đội ngũ kỹ sư của Automech thực hiện chuyển giao công nghệ tận nơi, đào tạo kỹ năng lập trình CAD/CAM, kỹ năng vận hành an toàn và phương pháp tối ưu hóa thông số cắt cho đội ngũ kỹ thuật của khách hàng.

11.5. Bảo trì, bảo dưỡng và hỗ trợ kỹ thuật

Với kho phụ tùng tiêu hao sẵn có tại Hà Nội, Đà Nẵng và TP.HCM, Automech cam kết hỗ trợ kỹ thuật xử lý sự cố trong vòng 2 đến 4 giờ, đảm bảo dây chuyền sản xuất của khách hàng luôn vận hành liên tục.

11.6. Giải pháp nâng cấp nhà máy gia công kim loại tấm

Hỗ trợ các doanh nghiệp nâng cấp, cải tạo dây chuyền gia công cũ (thay thế máy Plasma, máy laser CO2) sang công nghệ laser Fiber công suất lớn để bứt phá năng suất cạnh tranh.

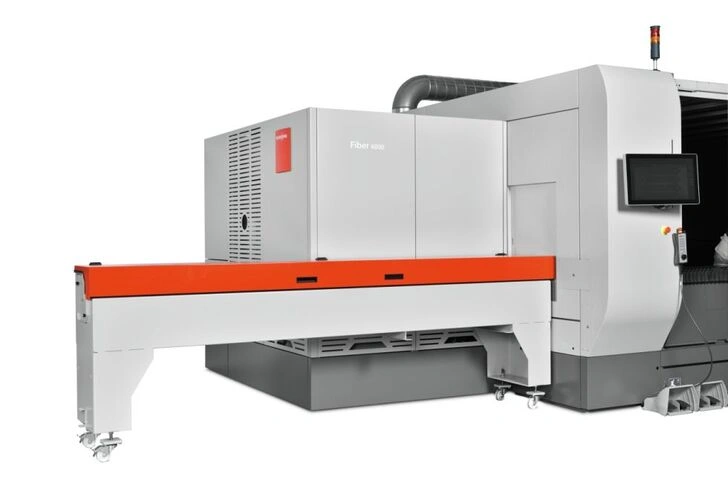

Tủ nguồn phát laser Fiber và hệ thống phụ trợ máy Bystronic 20kW

12. Câu hỏi thường gặp bystronic 20kw laser

12.1. Bystronic 20kW cắt được vật liệu dày bao nhiêu?

Máy bystronic 20kw laser có thể cắt sản xuất đẹp thép carbon và inox đến độ dày 40mm, nhôm đến 40mm, đồng và đồng thau đến 20mm. Độ dày cắt tối đa (cắt đứt) có thể đạt 50mm.

12.2. Máy Bystronic 20kW phù hợp với doanh nghiệp nào?

Máy phù hợp với các trung tâm gia công kim loại tấm quy mô lớn, các nhà máy chế tạo kết cấu thép, đóng tàu, sản xuất thiết bị hạng nặng và các xưởng gia công thuê chuyên xử lý đơn hàng tôn dày với tiến độ gấp.

12.3. Bystronic 20kW có thể cắt nhôm và đồng không?

CÓ. Nguồn laser fiber 20kW của Bystronic trang bị hệ thống chống phản xạ ngược cao cấp, cho phép gia công an toàn và hiệu quả các kim loại màu như nhôm (40mm), đồng đỏ (20mm) và đồng thau (20mm).

12.4. Máy laser 20kW có tiết kiệm chi phí hơn plasma không?

CÓ. Mặc dù chi phí đầu tư ban đầu cao hơn máy Plasma, nhưng máy laser 20kW có tốc độ cắt nhanh hơn gấp nhiều lần, tiêu thụ ít điện năng hơn trên mỗi sản phẩm, mạch cắt mịn đẹp không bavia, giúp bỏ qua đoạn mài sửa, do đó tổng chi phí sản xuất trên từng chi tiết rẻ hơn đáng kể.

12.5. Khi nào nên đầu tư máy laser Fiber 20kW?

Doanh nghiệp nên đầu tư khi sản lượng tôn cắt dày (từ 10mm đến 30mm) chiếm tỷ trọng lớn trong sản xuất, hoặc khi các máy cắt công suất 6kW đến 10kW hiện tại không còn đáp ứng đủ tiến độ đơn hàng.

12.6. Automech có tư vấn giải pháp máy laser công suất lớn không?

CÓ. Automech là đơn vị chuyên tư vấn, cung cấp và chuyển giao các giải pháp máy cắt laser công suất lớn từ 12kW đến 60kW, kèm theo hệ thống tự động hóa đồng bộ và dịch vụ bảo trì kỹ thuật chuyên nghiệp trên toàn quốc.

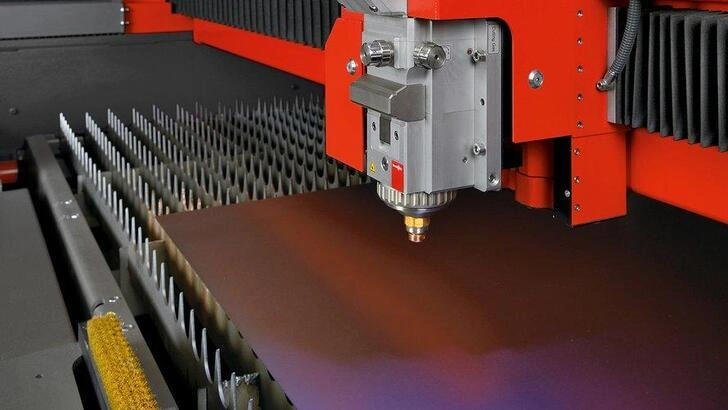

Cận cảnh đầu cắt Bystronic 20kW định vị trên phôi kim loại tấm

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech

Trụ sở chính: Số 285 đường Phúc Lợi, P. Phúc Lợi, TP. Hà Nội

Chi Nhánh Đà Nẵng: Số 20 đường Nguyễn Sinh Sắc, P. Hoà Khánh, TP. Đà Nẵng

Chi Nhánh HCM: Số 84 đường 10 KĐT Vạn Phúc, P. Hiệp Bình, TP. Hồ Chí Minh

Đường dây nóng: 0396 886 852

Website: automech.vn

Fanpage: Automech Life

Youtube: https://www.youtube.com/@Automech_mechanical
