Máy Chấn CNC

Máy chấn CNC giữ vị trí then chốt trong chuỗi công nghệ gia công kim loại tấm hiện đại, đảm nhiệm vai trò tạo hình các góc uốn phức tạp với độ chính xác cao và tốc độ vượt trội. Nhờ tích hợp hệ thống điều khiển số hóa đa trục, thiết bị giúp tự động hóa quá trình uốn nén, loại bỏ sai số do đàn hồi vật liệu và tối ưu hóa năng suất sản xuất cho toàn bộ nhà xưởng. Automech phân phối đa dạng các dòng máy chấn điều khiển số từ những thương hiệu quốc tế danh tiếng, cung ứng giải pháp đồng bộ và nâng tầm năng lực cạnh tranh cho doanh nghiệp.

1. Máy chấn CNC là gì?

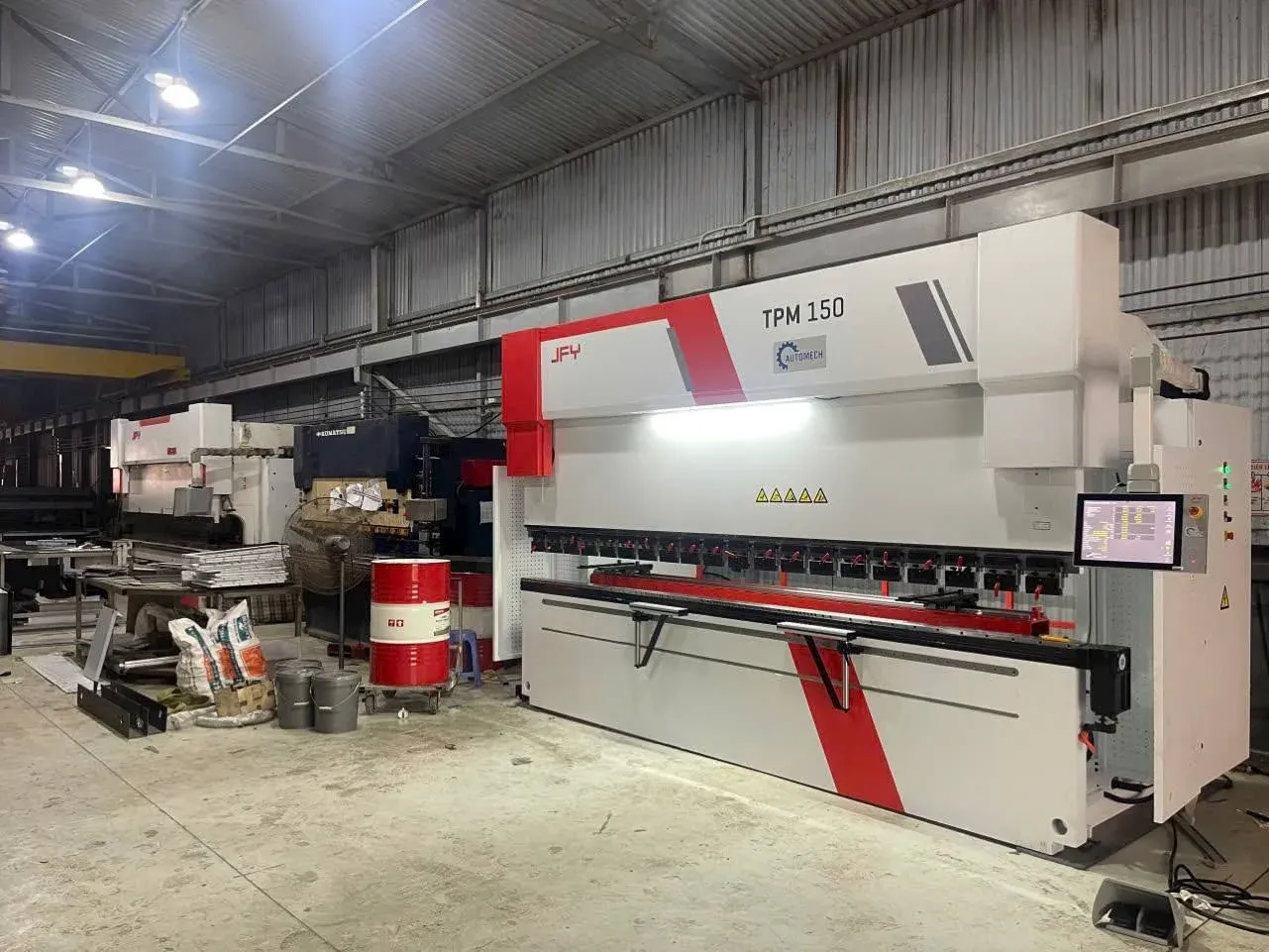

1.1. Máy chấn CNC là gì?

Máy chấn CNC (Computer Numerical Control Press Brake) là dòng máy gia công kim loại tấm vận hành dựa trên sự chỉ đạo của hệ thống điều khiển số máy tính. Thiết bị sử dụng lực ép lớn tác động lên chày (punch) để ép phôi tôn vào cối (die), tạo ra các đường uốn gấp theo đúng góc độ và kích thước bản vẽ. Toàn bộ hành trình chấn được số hóa tự động, triệt tiêu sự phụ thuộc vào thao tác thủ công của thợ máy.

1.2. Máy chấn CNC hoạt động như thế nào?

Quy trình uốn gấp bắt đầu khi người vận hành nạp dữ liệu bản vẽ 2D/3D vào bộ điều khiển hoặc chuyển tiếp chương trình từ phần mềm CAM ngoại tuyến. Hệ thống CNC tính toán lực ép, độ sâu hành trình trục Y1, Y2 và điều phối cữ sau (backgauge) di chuyển đến vị trí cữ chặn chuẩn xác. Khi đạp bàn đạp điều khiển, xi lanh ép chày xuống cối để uốn phôi, kết hợp cơ chế bù võng chủ động nhằm giữ góc chấn đều tăm tắp trên toàn bộ chiều dài phôi.

1.3. Máy chấn CNC dùng để làm gì?

Thiết bị chuyên dùng để uốn gấp các cạnh phôi phẳng thành các thanh biên dạng chữ V, U, C, Z hoặc các cụm hộp kín có thành cao. Ngoài ra, máy còn thực hiện kỹ thuật ép bẹp mép (hemming), uốn mép gia cường và bẻ cong bán kính lớn (bump forming) cho nhiều loại chi tiết máy. Đây là thiết bị không thể thiếu trong chuỗi sản xuất vỏ tủ điện, phụ tùng xe cộ, nội thất kim loại và cấu kiện cơ khí.

1.4. Máy chấn CNC khác gì máy chấn thủy lực thông thường?

Máy chấn cơ hoặc thủy lực truyền thống dùng van cơ khí đóng mở, cữ sau chỉnh tay quay nên độ lặp lại thấp và tốn hàng giờ đồng hồ để căn chỉnh góc uốn thử nghiệm. Ngược lại, máy chấn CNC trang bị thước quang học vòng lặp kín điều khiển độc lập hai xi lanh Y1/Y2 với độ chính xác đến 0.005 mm. Hệ thống tự động tính toán độ đàn hồi của kim loại (springback), hỗ trợ đổi mã hàng chỉ trong vài phút thông qua bộ nhớ chương trình mẫu.

1.5. Khi nào doanh nghiệp nên sử dụng máy chấn CNC?

Doanh nghiệp nên đầu tư thiết bị khi đối mặt với các đơn hàng kim loại tấm có dung sai góc khắt khe, biên dạng uốn nhiều bước hoặc sản lượng lớn đòi hỏi tính đồng nhất cao. Khi xưởng gia công nhận nhiều đơn hàng đa dạng mẫu mã (High-Mix Low-Volume) và gặp tình trạng thiếu hụt thợ kỹ thuật lành nghề, máy điều khiển số là lời giải giúp chuẩn hóa chất lượng và loại bỏ phế phẩm.

2. Các dòng máy chấn CNC Automech cung cấp

2.1. Máy chấn CNC Bystronic

Bystronic (Thụy Sĩ) là tập đoàn tiên phong thế giới về các giải pháp gia công kim loại tấm cao cấp. Thiết bị chấn Bystronic nổi bật với hệ thống điều khiển ByVision Bending trực quan, độ cứng vững cơ khí cao và độ chính xác uốn chuẩn mực.

2.1.1. Bystronic ByBend Smart

ByBend Smart là dòng máy chấn thủy lực thông minh mang lại hiệu suất làm việc ấn tượng cùng mức chi phí đầu tư hợp lý. Máy trang bị đầy đủ công nghệ bù võng tự động, hỗ trợ lập trình nhanh chóng trên màn hình cảm ứng 22 inch và phù hợp với các đơn hàng gia công kim loại tấm chất lượng cao.

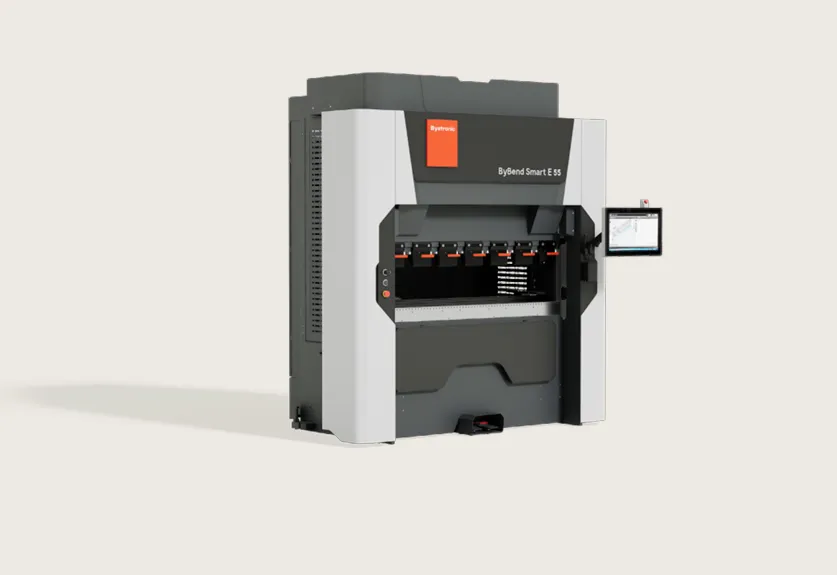

2.1.2. Bystronic ByBend Smart E

Dòng máy chấn điện ByBend Smart E sử dụng công nghệ truyền động cơ điện hoàn toàn không dùng dầu thủy lực. Thiết bị tiết kiệm điện năng tiêu thụ vượt trội, tốc độ hành trình nhanh và thân thiện với môi trường làm việc sạch trong ngành điện tử, y tế.

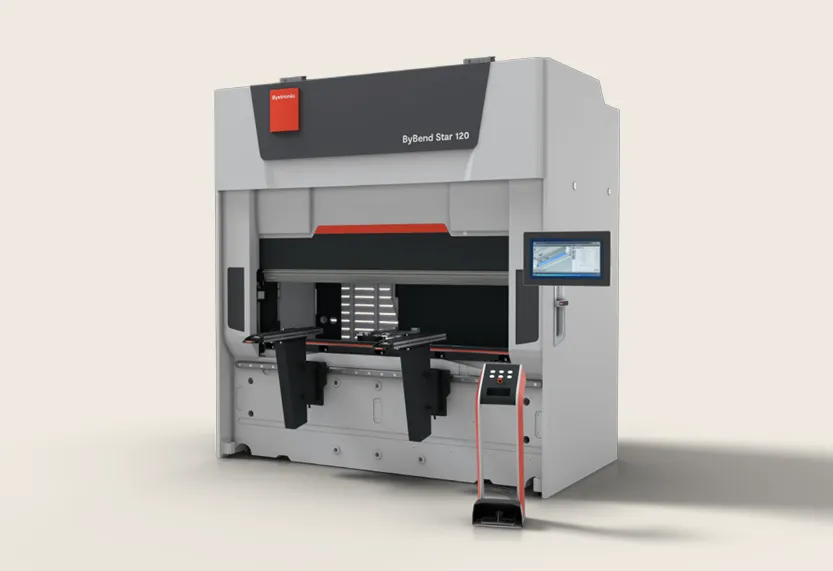

2.1.3. Bystronic ByBend Star 120

ByBend Star 120 là model máy chấn nhỏ gọn, sở hữu tốc độ uốn cực nhanh và độ gia tốc chuyển động cao. Máy chuyên dùng để gia công các linh kiện nhỏ, tấm mỏng với độ tinh xảo cao, rút ngắn chu kỳ uốn gấp và tối ưu không gian xưởng sản xuất.

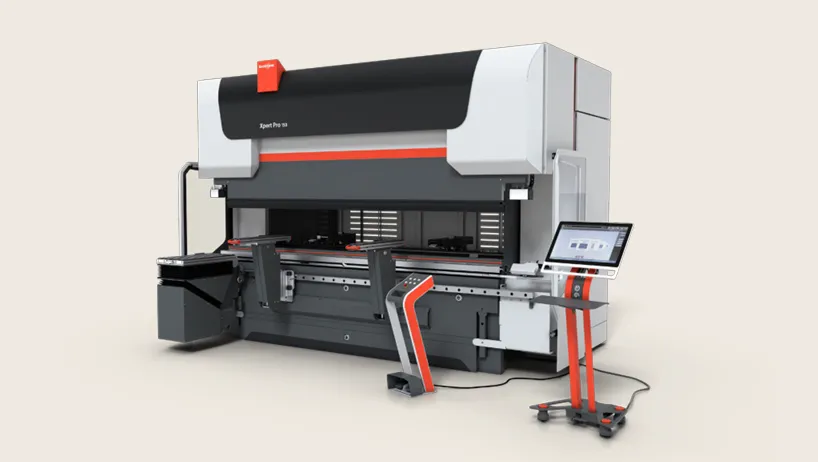

2.1.4. Bystronic Xpert Pro

Xpert Pro đại diện cho phân khúc máy chấn công nghệ cao cấp nhất của Bystronic, phục vụ các đòi hỏi khắt khe về lực chấn và độ chính xác. Thiết bị tích hợp cảm biến đo góc thời gian thực LAMS, cơ cấu bù võng động lực học và sẵn sàng kết nối vào các tế bào sản xuất thông minh Smart Factory.

2.1.5. Bystronic Xpress

Bystronic Xpress cung cấp giải pháp uốn kim loại tấm trực quan, bền bỉ và dễ tiếp cận cho các xưởng cơ khí đang chuyển đổi số. Thiết kế máy chắc chắn, vận hành ổn định và sở hữu hệ thống kẹp dao nhanh tiêu chuẩn giúp tối đa hóa thời gian gia công hữu ích.

2.2. Máy chấn CNC JFY

JFY là thành viên thuộc Tập đoàn TRUMPF (Đức), nổi danh toàn cầu về các dòng máy gia công kim loại tấm có kết cấu cứng vững, độ bền bỉ cao và chi phí đầu tư kinh tế.

2.2.1. Máy chấn CNC JFY TPR

Series JFY TPR là dòng máy chấn servo-thủy lực hiệu năng cao, ứng dụng hệ thống van điều khiển tỷ lệ từ Rexroth (Đức) cùng hệ điều khiển Delem chuyên sâu. Khung máy được hàn nguyên khối khử ứng suất nhiệt, đảm bảo độ ổn định lâu dài khi uốn tấm dày và gia công tải nặng.

2.2.2. Máy chấn CNC JFY TPM9

Model JFY TPM9 là bước đột phá về công nghệ uốn điện servo đa trục, mang lại tốc độ di chuyển trục Y và hệ cữ sau vượt trội. Máy vận hành êm ái, giảm thiểu tiếng ồn công nghiệp và tiết kiệm đến 40% điện năng so với máy thủy lực thông thường.

2.3. Tư vấn lựa chọn dòng máy theo nhu cầu sản xuất

Chuyên gia Automech hỗ trợ doanh nghiệp lựa chọn giữa Bystronic hoặc JFY dựa trên bài toán kinh tế, độ phức tạp sản phẩm và ngân sách đầu tư. Dòng Bystronic phù hợp cho các tiêu chuẩn xuất khẩu châu Âu và đơn hàng độ chính xác cao, trong khi JFY là phương án tối ưu dòng vốn cho các nhà máy gia công công nghiệp nặng và phụ trợ.

3. Phân loại máy chấn CNC phổ biến

3.1. Máy chấn CNC thủy lực

Hoạt động nhờ áp lực dầu thủy lực tác động lên hai xi lanh Y1 và Y2 bố trí hai bên khung máy. Dòng máy này cung cấp lực chấn rất lớn (từ 40 tấn lên đến hàng nghìn tấn), phù hợp cho các vật liệu thép dày, tấm khổ lớn và môi trường sản xuất công nghiệp nặng.

3.2. Máy chấn CNC servo thủy lực

Biến thể lai (hybrid) trang bị động cơ servo dẫn động bơm dầu hai chiều theo nhu cầu hành trình thực tế. Khi máy dừng chờ, động cơ không tiêu thụ điện, giúp tiết kiệm đáng kể năng lượng và hạn chế sinh nhiệt trong bình dầu. Hệ thống mang lại chuyển động êm ái, phản hồi vị trí cực nhanh và tuổi thọ gioăng phớt bền bỉ.

3.3. Máy chấn CNC điện

Vận hành hoàn toàn bằng động cơ servo kết hợp hệ thống dây đai và vít me bi chịu lực, không sử dụng dầu thủy lực. Thiết bị đạt tốc độ gia tốc trục lớn, kiểm soát vị trí chính xác cấp micromet, giữ môi trường xưởng sạch sẽ và chi phí bảo dưỡng định kỳ rất thấp.

3.4. Máy chấn CNC 3 trục

Cấu hình cơ bản gồm hai trục định vị xi lanh Y1, Y2 và một trục cữ sau X điều chỉnh độ sâu phôi. Máy thích hợp cho các sản phẩm cơ khí đơn giản, các góc uốn tiêu chuẩn và những xưởng gia công có nguồn ngân sách đầu tư ban đầu vừa phải.

3.5. Máy chấn CNC 4 trục

Cấu hình tiêu chuẩn công nghiệp gồm trục Y1, Y2, trục cữ sau tịnh tiến ngang X và trục nâng hạ cữ sau R. Việc điều khiển tự động độ cao trục R giúp máy dễ dàng uốn các sản phẩm có cạnh gấp giật cấp phức tạp mà không xảy ra va chạm cữ chặn.

3.6. Máy chấn CNC 5 trục

Cấu hình cao cấp trang bị thêm hệ thống bù võng bàn chấn điều khiển CNC (trục V) bên cạnh 4 trục Y1, Y2, X, R. Trục V tự động điều chỉnh độ lồi lõm của bàn máy dưới sự tính toán của bộ xử lý, đảm bảo góc chấn ở hai đầu và điểm giữa của tấm tôn hoàn toàn trùng khớp nhau.

3.7. Máy chấn CNC tự động tích hợp robot

Tổ hợp tế bào chấn (Bending Cell) kết hợp máy uốn CNC với cánh tay robot công nghiệp hoặc robot cộng tác (cobot) bốc dỡ phôi. Robot đảm nhận việc lấy phôi từ khay cấp, đưa vào máy uốn theo góc độ lập trình và xếp thành phẩm ngăn nắp ra pallet mà không cần con người can thiệp.

4. Thông số máy chấn CNC cần quan tâm khi lựa chọn

4.1. Lực chấn và tải trọng máy

Lực chấn danh định được tính bằng đơn vị Tấn hoặc kN, đại diện cho khả năng sinh lực tối đa của xi lanh để làm biến dạng tấm kim loại. Doanh nghiệp cần tính toán lực uốn dựa trên độ dày, chiều dài đường chấn và mác vật liệu, đồng thời giữ biên độ an toàn từ 20% đến 30% tải trọng.

4.2. Chiều dài chấn

Chiều dài bàn máy quy định kích thước tấm tôn dài nhất có thể uốn trong một hành trình đơn (thường từ 1.250 mm, 2.500 mm, 3.100 mm đến 4.000 mm). Nếu phôi vượt quá chiều dài tiêu chuẩn, doanh nghiệp cần cân nhắc phương án ghép đôi hai máy song song (Tandem).

4.3. Chiều dày tôn có thể chấn

Độ dày phôi kim loại phụ thuộc trực tiếp vào lực chấn máy và độ mở miệng cối (V-die). Thông thường, miệng cối V được chọn gấp 6 đến 8 lần chiều dày tôn đối với thép carbon và gấp 8 đến 10 lần đối với inox hoặc hợp kim cứng.

4.4. Hành trình trục chấn

Hành trình chuyển động lên xuống của xi lanh (Stroke) kết hợp với độ mở lớn nhất của bàn máy (Daylight) quyết định không gian gia công. Thông số này phải đủ lớn để người vận hành dễ dàng đưa phôi vào và lấy chi tiết dạng hộp thành cao ra khỏi lòng máy.

4.5. Khoảng cách giữa hai trụ máy

Khoảng hở thông suốt giữa hai cột khung sườn máy (Distance between frames) xác định chiều dài tấm phôi có thể lọt trọn vào thân máy khi chấn các cạnh sâu. Đây là thông số cốt lõi cần kiểm tra kỹ khi gia công các chi tiết có chiều dài lớn hơn khoảng lọt lòng.

4.6. Chiều sâu họng máy

Chiều sâu khoang họng chữ C (Throat depth) khoét trên hai thân sườn cho phép gập các cạnh phôi có bề rộng lớn hơn khoảng cách hai trụ. Họng máy càng sâu càng đem lại tính linh hoạt cao cho các sản phẩm uốn tấm khổ rộng.

4.7. Tốc độ chấn

Bao gồm ba dải vận tốc: tốc độ tiếp cận nhanh (Approach Speed), tốc độ uốn ăn dao (Bending Speed) và tốc độ rút về (Return Speed). Tốc độ tiếp cận và rút dao cao giúp rút ngắn thời gian chu kỳ (Takt time), gia tăng sản lượng thành phẩm trên từng ca làm việc.

4.8. Số lượng và cấu hình trục CNC

Số trục CNC càng nhiều thì mức độ tự động hóa càng cao. Ngoài các trục chính Y1, Y2, X, R, các dòng máy hiện đại còn mở rộng thêm trục Z1, Z2 (di chuyển ngón cữ sang hai bên) và trục X1, X2 (chấn phôi dạng hình thang xéo lệch góc).

4.9. Hệ thống bù võng bàn chấn

Dưới tải trọng ép hàng trăm tấn, bàn máy và dầm trên đều bị biến dạng võng đàn hồi nhẹ ở vị trí tâm. Hệ thống Crowning bằng động cơ servo cơ khí dạng nêm nghiêng hoặc thủy lực giúp nâng tâm bàn máy lên tương ứng, đảm bảo góc chấn giữa tâm và hai mép đồng đều hoàn hảo.

4.10. Hệ điều khiển CNC

Bộ điều khiển cần sở hữu màn hình màu cảm ứng lớn, vi xử lý tốc độ cao và hỗ trợ giao diện lập trình đồ họa 2D/3D trực quan. Các thương hiệu điều khiển danh tiếng như ByVision Bending, Delem, Cybelec hay ESA giúp thao tác vận hành mượt mà và giảm thiểu sai sót.

5. Công nghệ nổi bật trên máy chấn CNC hiện đại

5.1. Điều khiển CNC đa trục

Hệ điều khiển quản lý độc lập đồng bộ nhiều trục cùng lúc thông qua thuật toán vòng lặp kín. Vị trí của từng xi lanh được giám sát liên tục bởi thước quang học với độ phân giải micromet, đảm bảo dầm chấn luôn giữ thăng bằng tuyệt đối ngay cả khi thực hiện uốn lệch tâm tải nặng.

5.2. Hệ thống đo góc và kiểm soát góc chấn

Công nghệ đo góc online bằng cảm biến laser hoặc đầu dò tiếp xúc tự động quét góc uốn thực tế của phôi trong lúc chấn. Nếu phát hiện vật liệu đàn hồi ngược (springback), hệ thống CNC lập tức ra lệnh cho xi lanh ép sâu thêm một lượng bù tương ứng, đảm bảo thành phẩm ra khỏi khuôn chuẩn xác ngay từ chi tiết đầu tiên.

5.3. Công nghệ bù võng CNC

Cơ chế bù võng động lực học (Dynamic Crowning) tự động điều chỉnh độ lồi bàn máy theo dữ liệu tải trọng phản hồi từ cảm biến áp suất. Quá trình này diễn ra hoàn toàn tự động mà không đòi hỏi người vận hành phải chêm lót thủ công dưới cối như phương pháp truyền thống.

5.4. Backgauge đa trục

Hệ cữ sau trang bị động cơ AC Servo tốc độ cao, dẫn động bằng ray trượt tuyến tính và vít me bi chính xác. Hệ thống cữ từ 4 đến 6 trục (X, R, Z1, Z2, Delta X) cho phép định vị nhanh các tấm phôi có hình dạng phức tạp, mép xiên hoặc biên dạng hẹp.

5.5. Lập trình và mô phỏng chấn 2D/3D

Phần mềm tích hợp sẵn trên máy tự động bóc tách bản vẽ, gợi ý loại dao cối tối ưu và tự động sắp xếp thứ tự các bước uốn gập hợp lý nhất. Chức năng mô phỏng 3D sinh động cảnh báo sớm các nguy cơ va quẹt giữa phôi với thân máy hoặc dao chấn, triệt tiêu nguy cơ hỏng khuôn.

5.6. Hệ thống thay dao nhanh và tự động

Trang bị cơ cấu kẹp dao bằng nút bấm khí nén hoặc thủy lực tiêu chuẩn WILA/Promecam, giúp việc tháo lắp dao cối diễn ra chỉ trong vài chục giây. Ở cấu hình cao cấp, hệ thống thay dao tự động (ATC) sử dụng tay máy robot tự gắp và bố trí bộ dao theo đúng chương trình uốn mà không cần bàn tay con người.

5.7. Kết nối CAD/CAM và quản lý dữ liệu sản xuất

Máy kết nối trực tiếp với bộ phần mềm như BySoft Suite thông qua giao thức OPC-UA hoặc mạng Ethernet nội bộ. Toàn bộ dữ liệu sản xuất, lịch sử ca máy và chỉ số hiệu suất OEE được truyền về trung tâm điều hành MES/ERP, hỗ trợ theo dõi tiến độ đơn hàng minh bạch.

5.8. Tích hợp robot và tự động hóa

Hệ thống điện thiết kế sẵn cổng chờ giao tiếp I/O chuẩn mở, cho phép phối hợp nhịp nhàng với robot bốc dỡ phôi, xe tự hành AGV và bàn nâng tôn tự động. Sự đồng bộ này tạo thành dây chuyền uốn tự động vận hành liên tục 24/7 với năng suất ấn tượng.

6. Máy chấn CNC gia công được những vật liệu nào?

6.1. Chấn thép carbon

Thép kết cấu mác SS400, Q235, CT3 là vật liệu phổ biến nhất trong gia công cơ khí. Máy chấn CNC tạo góc uốn dứt khoát, mép gập sắc nét và độ ổn định cao. Với thép cán nóng có bề mặt nhiều vảy oxit, hệ thống CNC tự động cân chỉnh lực ép để hạn chế biến dạng góc.

6.2. Chấn inox

Inox (SUS304, SUS316, SUS430) sở hữu giới hạn bền kéo cao và độ đàn hồi ngược (springback) rất lớn so với thép thường. Hệ thống điều khiển CNC tự động tính toán góc dập sâu hơn góc thành phẩm để triệt tiêu độ hồi vật liệu, đồng thời chuyển động êm ái bảo vệ bề mặt inox không bị trầy xước.

6.3. Chấn nhôm

Hợp kim nhôm (A5052, A6061) có tính dẻo nhưng rất dễ nứt gãy ở mặt ngoài góc uốn nếu chọn bán kính chày quá nhỏ. Máy hỗ trợ điều chỉnh tốc độ ăn dao chậm rãi, phân bố áp lực đều đặn kết hợp chày bo tròn bán kính phù hợp, đảm bảo bề mặt phôi láng mịn và nguyên vẹn.

6.4. Chấn đồng

Đồng đỏ và đồng thau thường dùng làm thanh dẫn điện (busbar) hoặc chi tiết tản nhiệt trong ngành điện. Máy kiểm soát độ sâu chấn tỉ mỉ, giúp các thanh đồng dày uốn khúc chuẩn xác mà không bị rạn nứt hay suy giảm tiết diện dẫn điện.

6.5. Lựa chọn lực chấn theo vật liệu và chiều dày

Bảng công thức tính lực chấn thực tế dựa trên độ bền kéo của từng loại vật liệu:

Loại vật liệu	Giới hạn bền kéo (σb​)	Hệ số lực chấn tương đối	Khuyến nghị miệng cối (V)
Nhôm hợp kim (A5052)	200 – 250 N/mm²	0.5 × Lực chuẩn thép	V = 6 × T (Độ dày tôn)
Thép carbon mềm (SS400)	400 – 450 N/mm²	1.0 × Lực chuẩn thép (Chuẩn)	V = 8 × T
Inox / Thép không gỉ (SUS304)	600 – 700 N/mm²	1.5 – 1.6 × Lực chuẩn thép	V = 8 – 10 × T
Thép cường lực cao (Hardox, Domex)	1000 N/mm²	2.0 – 2.5 × Lực chuẩn thép	V = 10 – 12 × T

7. Ứng dụng của máy chấn CNC trong sản xuất

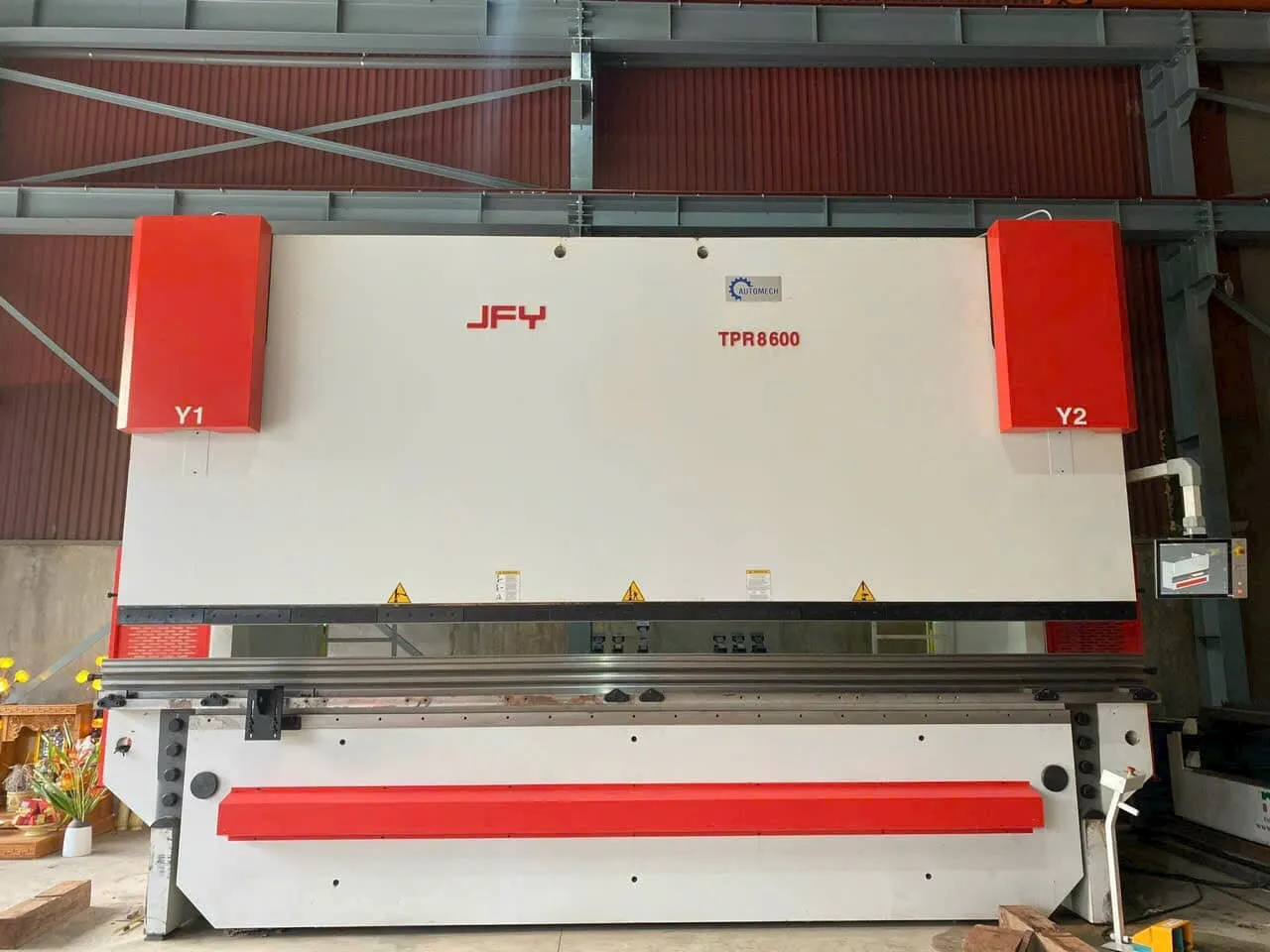

7.1. Gia công tủ điện và tủ điều khiển

Uốn các tấm vỏ tủ điện, máng cáp, cánh tủ và các thanh giằng bên trong với độ chính xác cao. Các mép gấp kín khít giúp vỏ tủ đạt tiêu chuẩn chống nước, chống bụi IP54, IP65 mà không tốn công mài sửa.

7.2. Sản xuất linh kiện ô tô

Chế tạo các cấu kiện khung gầm xe bus điện, giá đỡ phụ tùng, vỏ bảo vệ bộ pin và thanh gia cường chịu lực. Dung sai góc nghiêm ngặt đảm bảo các chi tiết lắp ghép đồng đều trong dây chuyền hàn tự động.

7.3. Gia công HVAC và ống gió

Định hình các hệ thống ống thông gió vuông, phụ kiện côn chuyển, cút nối và van chặn lửa trong các công trình công nghiệp. Tốc độ uốn nhanh giúp đơn vị gia công hoàn thành khối lượng đơn hàng lớn trong thời gian ngắn.

7.4. Sản xuất thang máy

Gia công vách cabin thang máy, cửa tầng, mặt bích điều khiển và thanh ray dẫn hướng bằng inox bóng gương hoặc inox xước. Góc uốn phẳng mịn không để lại vết hằn dao, mang lại tính thẩm mỹ cao cho sản phẩm.

7.5. Gia công nội thất kim loại

Uốn khung chân bàn ghế sắt, tủ locker, kệ trưng bày siêu thị và vách ngăn văn phòng. Thiết bị xử lý hoàn hảo các đường bẻ mép an toàn (hemming), loại bỏ hoàn toàn cạnh sắc nhọn gây nguy hiểm cho người dùng.

7.6. Sản xuất thiết bị công nghiệp

Chế tạo khung vỏ máy sấy khí, bình nén khí, bồn bể chứa áp lực và băng tải nhà máy. Khả năng chịu lực tốt đảm bảo chi tiết vận hành ổn định trong môi trường công nghiệp nặng.

7.7. Kết cấu thép và cơ khí chế tạo

Định hình các dầm kết cấu xà gồ, bản mã hộp, tấm ốp mặt dựng tòa nhà và khung đỡ pin năng lượng mặt trời. Máy đảm bảo kích thước chiều dài lớn luôn thẳng tắp mà không bị cong vặn.

7.8. Gia công chi tiết cho sản xuất OEM

Đáp ứng các đơn đặt hàng cơ khí phụ trợ xuất khẩu cho các đối tác FDI Nhật Bản, Hàn Quốc và châu Âu. Hồ sơ chất lượng lưu trữ trên phần mềm giúp việc nghiệm thu sản phẩm diễn ra thuận lợi.

8. Ưu điểm khi đầu tư máy chấn CNC

8.1. Nâng cao độ chính xác góc chấn

Hệ thống điều khiển số kết hợp cơ chế bù võng khử triệt để độ lệch góc dọc theo chiều dài tấm phôi. Từng góc chấn được kiểm soát chuẩn xác đến từng phần mười độ, đáp ứng các tiêu chuẩn lắp ráp khắt khe.

8.2. Tăng năng suất sản xuất

Hành trình tiếp cận và uốn phôi diễn ra với tốc độ cao, chu kỳ chuyển bước tự động không ngắt quãng. Nhờ đó, sản lượng tạo ra trên mỗi ca máy gia tăng từ 2 đến 3 lần so với máy chấn thủy lực truyền thống.

8.3. Giảm sai số và phế phẩm

Chức năng mô phỏng 3D hỗ trợ phát hiện va quẹt và tính toán góc đàn hồi trước khi nhấn máy. Sản phẩm đạt chuẩn chất lượng ngay từ phôi đầu tiên, giúp tiết kiệm chi phí vật tư đắt đỏ như inox, đồng.

8.4. Rút ngắn thời gian thiết lập mã hàng

Thư viện quản lý khuôn dao và bộ nhớ chương trình hàng nghìn mã chi tiết cho phép chuyển đổi sản phẩm chỉ qua vài thao tác chạm màn hình. Kỹ sư không còn mất công đo đạc canh cữ thủ công mỗi khi thay đổi đơn hàng.

8.5. Tiết kiệm nhân công

Một kỹ thuật viên điều khiển máy CNC có thể vận hành đạt năng suất gấp nhiều lần tổ thợ cơ khí trước đây. Thao tác uốn nhẹ nhàng, an toàn giúp giảm bớt sự mệt mỏi và tiết kiệm chi phí thuê nhân công chất lượng cao.

8.6. Tiết kiệm năng lượng và chi phí vận hành

Các công nghệ truyền động điện servo và hybrid thế hệ mới tiêu thụ năng lượng theo nhu cầu lực tải thực tế. Điện năng hao phí ở trạng thái chờ được triệt tiêu, mang lại khoản tiết kiệm lớn tiền điện hàng năm cho doanh nghiệp.

8.7. Dễ mở rộng tự động hóa

Hệ thống điều khiển mở sẵn sàng giao tiếp với cánh tay robot, bàn nâng chuyển phôi và hệ sinh thái số hóa nhà máy. Doanh nghiệp tự tin nâng cấp dây chuyền từng bước mà không lo thiết bị bị lạc hậu.

9. So sánh các loại máy chấn CNC

9.1. Máy chấn CNC thủy lực và máy chấn CNC điện

Tiêu chí	Máy chấn CNC thủy lực	Máy chấn CNC điện (All-Electric)
Nguyên lý sinh lực	Dầu áp lực cao qua xi lanh Y1/Y2	Động cơ Servo + Vít me bi / Dây đai
Dải lực chấn	Rộng, từ 40 đến hàng nghìn tấn	Giới hạn, thường dưới 150 tấn
Độ tiêu hao điện năng	Tiêu thụ liên tục khi bơm dầu chạy	Tiết kiệm điện năng vượt trội (tiêu hao khi ép)
Tốc độ làm việc	Tốc độ trung bình	Tốc độ gia tốc trục Y cực nhanh
Yêu cầu bảo dưỡng	Thay dầu định kỳ, bảo dưỡng gioăng phớt	Bảo dưỡng đơn giản, sạch sẽ, không rò rỉ dầu

9.2. Máy chấn CNC 3 trục và 5 trục

Tiêu chí	Máy chấn CNC 3 trục	Máy chấn CNC 5 trục
Cấu hình trục	Y1, Y2, X	Y1, Y2, X, R, V (Bù võng CNC)
Độ đều góc trên phôi dài	Dễ bị lệch góc ở tâm nếu chêm cối chưa chuẩn	Đồng đều hoàn hảo nhờ trục bù võng CNC
Uốn phôi giật cấp	Khó canh chỉnh cữ tay	Cữ sau nâng hạ tự động theo trục R
Thời gian căn chỉnh	Tốn thời gian căn chỉnh cơ học	Hoàn toàn tự động qua phần mềm

9.3. Máy chấn CNC tiêu chuẩn và máy chấn CNC tự động

Dòng máy tiêu chuẩn đòi hỏi người công nhân trực tiếp dùng tay nâng đỡ và đưa phôi vào cối chấn. Ngược lại, máy tự động tích hợp cánh tay robot gắp nhả phôi kết hợp bàn đỡ phôi tự động (Sheet Follower) hỗ trợ các tấm tôn nặng, giúp dây chuyền chạy liên tục mà không gây mỏi mệt cho con người.

9.4. Máy chấn CNC mới và máy chấn CNC đã qua sử dụng

Máy bãi qua sử dụng có giá rẻ ban đầu nhưng tiềm ẩn rủi ro mòn ray trượt, biến dạng khung, van dầu rò rỉ và hệ điều khiển lỗi thời khó tìm linh kiện thay thế. Máy mới chính hãng đem lại sự an tâm tuyệt đối về dung sai, bảo hành dài hạn, công nghệ hiện đại và khả năng kết nối số hóa đồng bộ.

9.5. Khi nào nên chọn từng loại máy?

• Chọn máy điện: Khi sản phẩm chủ yếu là linh kiện điện tử, phôi mỏng dưới 2mm, đòi hỏi tốc độ cao và môi trường sạch.
• Chọn máy thủy lực/hybrid: Khi gia công tấm dày, kết cấu thép, vỏ tủ điện lớn cần lực ép trên 100 tấn.
• Chọn cấu hình 5 trục trở lên: Khi phôi gia công có chiều dài từ 2.5m trở lên và yêu cầu dung sai khắt khe.

10. Cách chọn máy chấn CNC phù hợp

10.1. Chọn máy theo chiều dài tấm

Đo đạc kích thước cạnh dài nhất của sản phẩm để chọn chiều dài bàn chấn. Khuyến nghị chọn máy có chiều dài bàn lớn hơn chiều dài chi tiết tối đa khoảng 200-300 mm để thuận tiện cho thao tác gá đặt.

10.2. Chọn máy theo chiều dày vật liệu

Chiều dày phôi quyết định độ mở họng máy, hành trình xi lanh và kích thước các bộ dao cối trang bị. Vật liệu dày đòi hỏi cối rãnh V lớn và dầm chấn có độ cứng vững cao.

10.3. Chọn máy theo lực chấn

Áp dụng công thức tính lực chấn dựa trên độ dày, chiều dài và mác thép. Luôn lựa chọn công suất máy dư tải khoảng 25% so với lực ép tính toán nhằm đảm bảo tuổi thọ bền bỉ cho hệ thống bơm thủy lực và khung sườn.

10.4. Chọn máy theo sản lượng

Xưởng sản xuất hàng loạt quy mô lớn ưu tiên dòng máy có tốc độ cao, hệ thống kẹp dao nhanh thủy lực và sẵn sàng ghép robot. Xưởng gia công đơn chiếc chú trọng giao diện phần mềm dễ vẽ, dễ lập trình.

10.5. Chọn máy theo độ chính xác yêu cầu

Chi tiết cơ khí chính xác đòi hỏi máy có thước quang vòng lặp kín, cơ cấu bù võng tự động và cảm biến đo góc thời gian thực để kiểm soát dung sai khắt khe.

10.6. Chọn số trục CNC phù hợp

• Sản phẩm hình chữ nhật, U, V đơn giản: Cấu hình 3 trục hoặc 4 trục (Y1, Y2, X, R).
• Sản phẩm tấm dài, thành hộp giật cấp, mép xiên: Cấu hình từ 5 trục đến 8 trục (thêm V, Z1, Z2, Delta X).

10.7. Chọn theo mức độ tự động hóa

Đánh giá định hướng phát triển trong 3-5 năm tới. Nếu dự kiến tự động hóa, hãy chọn máy trang bị sẵn hệ điều khiển mở và cổng kết nối robot.

10.8. Chọn theo ngân sách đầu tư

Cân đối giữa chi phí đầu tư ban đầu và hiệu quả thu hồi vốn dài hạn. Lựa chọn các thương hiệu uy tín phân phối chính hãng như JFY hoặc Bystronic tại Automech để đảm bảo an toàn nguồn vốn.

11. Báo giá máy chấn CNC

11.1. Máy chấn CNC giá bao nhiêu?

Mức giá đầu tư máy chấn CNC dao động từ vài trăm triệu đồng cho các dòng máy tiêu chuẩn 3-4 trục đến vài tỷ đồng cho các tổ hợp máy chấn điện servo cao cấp hoặc máy thủy lực hạng nặng nhập khẩu châu Âu.

11.2. Những yếu tố quyết định giá máy chấn CNC

Giá bán phụ thuộc vào thương hiệu xuất xứ, dải lực chấn, chiều dài bàn máy, số lượng trục điều khiển CNC, thương hiệu hệ thống thủy lực (Rexroth, Hoerbiger) và tính năng thông minh của bộ điều khiển.

11.3. Giá máy theo lực chấn và chiều dài chấn

Phân khúc máy	Quy cách thông dụng (Tấn / mm)	Khoảng giá tham khảo
Máy chấn mini / điện servo	40T / 1000 – 1250 mm	600 Triệu – 1.2 Tỷ VNĐ
Máy chấn phổ thông 4-5 trục	100T – 160T / 2500 – 3100 mm	850 Triệu – 1.8 Tỷ VNĐ
Máy chấn hạng trung cao cấp	200T – 250T / 3100 – 4000 mm	1.8 Tỷ – 3.2 Tỷ VNĐ
Máy chấn tải nặng / Tandem	Từ 300T – 1000T trở lên	Từ 3.5 Tỷ VNĐ trở lên

(Lưu ý: Báo giá thực tế thay đổi tùy theo cấu hình tùy chọn và chính sách ưu đãi ở từng thời điểm).

11.4. Chi phí khuôn, dao chấn và phụ kiện

Bao gồm bộ chày cối tiêu chuẩn, chày cổ ngỗng khoét sâu, cối đa rãnh V hoặc cối 1V chuyên dụng. Sử dụng khuôn dao mài chính xác cao giúp bảo vệ máy và giữ góc uốn hoàn hảo.

11.5. Chi phí lắp đặt, đào tạo và chuyển giao

Tại Automech, toàn bộ chi phí khảo sát mặt bằng, cân chỉnh ni-vô bằng thiết bị điện tử, chạy thử sản phẩm mẫu và đào tạo công nhân vận hành đều được hỗ trợ trọn gói.

11.6. Chi phí vận hành và bảo trì

Bao gồm tiền điện, dầu thủy lực định kỳ, phụ tùng tiêu hao và chi phí hiệu chuẩn độ chính xác. Các dòng máy chấn servo giúp tiết kiệm đáng kể chi phí vận hành hàng tháng.

11.7. Tính hiệu quả đầu tư và thời gian hoàn vốn

Thời gian hoàn vốn (ROI) bình quân từ 12 đến 24 tháng nhờ việc gia tăng năng suất uốn gấp, cắt giảm nhân công và triệt tiêu vật tư hư hỏng.

12. Giải pháp máy chấn CNC và tự động hóa tại Automech

Công ty Cổ phần Thiết bị và Giải pháp Cơ khí Automech thành lập năm 2020, sở hữu mạng lưới hoạt động rộng khắp gồm trụ sở Hà Nội, chi nhánh TP.HCM, Đà Nẵng cùng hệ thống trung tâm demo và nhà máy sản xuất quy mô. Automech khẳng định uy tín qua hàng loạt dự án công nghiệp cho VinFast, Hòa Phát, Kim Long Motors, Seojin…

12.1. Tư vấn cấu hình máy theo nhu cầu sản xuất

Kỹ sư chuyên môn của Automech phân tích tường tận bản vẽ kỹ thuật, mác vật liệu và sản lượng yêu cầu của khách hàng để xây dựng cấu hình lực ép và số trục tối ưu nhất.

12.2. Cung cấp máy chấn CNC Bystronic

Automech là đối tác chiến lược của Bystronic tại Việt Nam, cung cấp toàn bộ các dải sản phẩm máy chấn công nghệ Thụy Sĩ đỉnh cao kèm theo dịch vụ chuyển giao tiêu chuẩn quốc tế.

12.3. Cung cấp máy chấn CNC JFY

Phân phối chính hãng các dòng máy chấn servo thủy lực và chấn điện JFY (Tập đoàn TRUMPF), mang đến giải pháp uốn kim loại bền vững, hiệu quả kinh tế cao.

12.4. Tích hợp robot/cobot chấn tự động

Nghiên cứu thiết kế và lắp đặt trọn gói tế bào chấn tự động tích hợp robot công nghiệp, tay gắp thông minh và bàn cấp phôi tự động, giải phóng sức lao động con người.

12.5. Kết nối máy chấn với máy cắt laser

Thiết lập quy trình số hóa khép kín từ khâu cắt laser fiber đến công đoạn chấn gấp qua phần mềm quản trị tập trung, đảm bảo luồng dữ liệu thông suốt không độ trễ.

12.6. Lắp đặt và chạy thử tại nhà máy

Đội ngũ kỹ thuật trực tiếp đảm nhận công tác vận chuyển, định vị thiết bị, căn chỉnh độ song song dầm chấn và kiểm tra góc uốn bằng dụng cụ đo chuẩn xác.

12.7. Đào tạo vận hành và chuyển giao công nghệ

Xây dựng lộ trình huấn luyện bài bản, cầm tay chỉ việc từ lý thuyết lập trình, gá đặt dao cối, bù võng đến kỹ năng xử lý sự cố tại xưởng.

12.8. Bảo hành, bảo trì và hỗ trợ kỹ thuật

Cam kết đồng hành trọn đời thiết bị thông qua mạng lưới trung tâm dịch vụ tại Hà Nội, Bắc Ninh, Hải Phòng, Đà Nẵng, Huế và miền Nam, sẵn sàng ứng cứu kỹ thuật 24/7.

13. Vì sao nên mua máy chấn CNC tại Automech?

13.1. Danh mục máy từ các thương hiệu công nghiệp uy tín

Automech chỉ lựa chọn phân phối thiết bị từ các thương hiệu đầu ngành như Bystronic, JFY với đầy đủ chứng từ xuất xứ CO, chứng nhận chất lượng CQ minh bạch.

13.2. Tư vấn dựa trên vật liệu, sản lượng và bài toán thực tế

Chúng tôi tiếp cận theo hướng cung cấp giải pháp tổng thể, phân tích cặn kẽ bài toán kinh tế giúp khách hàng tránh lãng phí vốn đầu tư vào các tính năng không dùng đến.

13.3. Giải pháp thiết bị và tự động hóa đồng bộ

Khả năng cung cấp trọn gói từ máy cắt laser, máy chấn CNC, máy hàn robot đến phần mềm quản lý nhà máy thông minh theo hình thức chìa khóa trao tay (Turnkey).

13.4. Đội ngũ kỹ thuật hỗ trợ lắp đặt và vận hành

Lực lượng kỹ sư cơ khí – tự động hóa được đào tạo bài bản trong và ngoài nước, am hiểu sâu sắc quy trình gia công kim loại tấm công nghiệp.

13.5. Dịch vụ sau bán hàng và phụ tùng

Kho phụ tùng, linh kiện board mạch, van dầu, gioăng phớt và dao cối chấn luôn có sẵn tại các trung tâm kỹ thuật, đảm bảo dây chuyền khách hàng không bị gián đoạn.

13.6. Khảo sát và tư vấn giải pháp tại nhà máy

Chuyên viên kỹ thuật trực tiếp đến tận nhà xưởng của khách hàng để đo đạc mặt bằng, kiểm tra nguồn điện, nền móng và lên bản vẽ bố trí layout dây chuyền tối ưu dòng chảy vật liệu.

14. Câu hỏi thường gặp về máy chấn CNC

14.1. Máy chấn CNC là gì?

Đây là thiết bị uốn tạo hình kim loại tấm hoạt động tự động dưới sự điều khiển của máy tính số hóa, mang lại góc uốn chuẩn xác và tính lặp lại cao.

14.2. Máy chấn CNC giá bao nhiêu?

Giá máy dao động từ 600 triệu đồng cho dòng máy nhỏ đến vài tỷ đồng cho các dòng máy cao cấp nhiều trục tùy thuộc vào lực ép và công nghệ truyền động.

14.3. Máy chấn CNC chấn được inox không?

Hoàn toàn chấn được. Máy kiểm soát lực ép lớn và hành trình chuẩn xác, tự động tính góc bù đàn hồi ngược để tạo ra các góc chấn inox sắc nét.

14.4. Nên chọn máy chấn CNC bao nhiêu tấn?

Quyết định dựa trên độ dày lớn nhất, chiều dài uốn và mác thép cần gia công. Thông thường, dòng máy 100 tấn đến 160 tấn là dải lực phổ thông đáp ứng tốt đa số nhu cầu gia công cơ khí.

14.5. Máy chấn CNC 100 tấn chấn được tôn dày bao nhiêu?

Với chiều dài chấn 3 mét, máy 100 tấn uốn được thép mềm dày khoảng 3mm. Nếu chiều dài phôi ngắn hơn (dưới 1 mét), máy có thể chấn được thép dày từ 5mm đến 6mm.

14.6. Máy chấn CNC 3 trục và 5 trục khác nhau thế nào?

Máy 3 trục chỉ điều khiển Y1, Y2 và cữ sau X; trong khi máy 5 trục có thêm trục nâng cữ R và trục bù võng bàn chấn V, giúp góc uốn trên phôi dài luôn đồng đều tuyệt đối.

14.7. Máy chấn CNC thủy lực hay servo tốt hơn?

Máy servo điện/hybrid vượt trội về khả năng tiết kiệm điện, tốc độ và độ sạch sẽ; trong khi máy thủy lực chiếm ưu thế về khả năng sinh lực ép cực lớn để uốn phôi thép dày.

14.8. Có nên mua máy chấn CNC cũ không?

Máy cũ tiết kiệm chi phí ban đầu nhưng dễ hỏng hóc, sai số góc lớn và thiếu linh kiện thay thế. Đầu tư máy mới giúp doanh nghiệp an tâm sản xuất và đảm bảo chất lượng hàng xuất khẩu.

14.9. Automech có lắp đặt và đào tạo vận hành không?

Có. Automech thực hiện trọn gói từ vận chuyển, lắp đặt định vị, hiệu chuẩn góc chấn đến đào tạo nhân sự làm chủ công nghệ tận xưởng.

15. Liên hệ Automech để tư vấn máy chấn CNC

15.1. Tư vấn lựa chọn máy theo nhu cầu

Đội ngũ kỹ sư Automech tiếp nhận yêu cầu sản xuất, phân tích bản vẽ và đề xuất dòng máy có lực chấn, chiều dài cùng cấu hình trục phù hợp nhất.

15.2. Nhận báo giá và cấu hình máy

Cung cấp phương án kỹ thuật minh bạch, báo giá cạnh tranh đi kèm bảng phân tích thời gian hoàn vốn đầu tư (ROI) chi tiết cho khách hàng.

15.3. Khảo sát giải pháp tại nhà máy

Cử chuyên gia kỹ thuật đến tận nhà xưởng khảo sát điều kiện hạ tầng, tư vấn thiết kế móng máy và bố trí luồng vận chuyển phôi khoa học.

15.4. Đăng ký tư vấn và demo máy

Mỗi yêu cầu gia công kim loại tấm có đặc điểm khác nhau về vật liệu, chiều dày, kích thước phôi, sản lượng và độ chính xác. Vì vậy, việc lựa chọn máy chấn CNC cần dựa trên nhu cầu gia công thực tế và định hướng đầu tư của doanh nghiệp.

Automech cung cấp máy chấn CNC cùng các thiết bị và giải pháp gia công kim loại tấm, hỗ trợ tư vấn lựa chọn model, cấu hình và phương án phù hợp với yêu cầu sản xuất. Quý khách hàng có nhu cầu tìm hiểu máy chấn CNC hãy liên hệ Automech để được hỗ trợ và trực tiếp quan sát quá trình vận hành, đánh giá khả năng gia công trên phôi thực tế trước khi đưa ra quyết định đầu tư.
