바이스트로닉 바이스타 파이버 레이저 절단기
제품 설명
ByStar Fiber 6225/8025 – Technical Data
| Technical data | ByStar Fiber 6225 | ByStar Fiber 8025 |
|---|---|---|
| Length | 20,193 mm | 23,800 mm |
| Width | 6,909 mm | 6,909 mm |
| Height | 3,200 mm | 3,200 mm |
| Nominal sheet size (X) | 6,198 mm | 8,103 mm |
| Nominal sheet size (Y) | 2,540 mm | 2,540 mm |
| Cutting area (X) | 6,248 mm | 8,153 mm |
| Cutting area (Y) | 2,591 mm | 2,591 mm |
| Cutting area (Z) | 152 mm | 152 mm |
| Max. positioning speed parallel axis X/Y | 120,000 mm/min | 120,000 mm/min |
| Max. simultaneous positioning speed | 169,698 mm/min | 169,698 mm/min |
| Bilateral repeatability of positioning of one axis R (following ISO 230-2:2014(E)) | 0.025 mm | 0.025 mm |
| Averaged, bilateral position deviation of one axis M (following ISO 230-2:2014(E)) | 0.102 mm | 0.102 mm |
| Edge detection accuracy (±) | 0.508 mm | 0.508 mm |
| Max. workpiece weight | 3,647 kg | 4,708 kg |
| Maximum allowed workpiece weight on both shuttle tables | 7,294 kg | 9,417 kg |
| Machine weight (without exhaust, chiller and conveyor) | 21,999 kg | 26,989 kg |
| Table changeover time | 51 s | 79 s |
| Operation | BySoft Cell Control Cut; Touchscreen and manual control unit | BySoft Cell Control Cut; Touchscreen and manual control unit |
Laser Source Technical Data – Fiber 3000 to Fiber 10000
| Laser source | Fiber 3000 | Fiber 4000 | Fiber 6000 | Fiber 10000 |
|---|---|---|---|---|
| Power | 3 kW | 4 kW | 6 kW | 10 kW |
| Range of adjustment | 300–3,000 W | 400–4,000 W | 400–6,000 W | 400–10,000 W |
| Wavelength | 1,070 nm | 1,070 nm | 1,070 nm | 1,070 nm |
| Steel (max. cutting sheet thickness) | 19 mm | 19 mm | 25 mm | 25 mm |
| Steel (with option BeamShaper) | 19 mm | 25 mm | 30 mm | 30 mm |
| Steel (Option “Advanced Applications”) | — | — | — | — |
| Stainless steel (max. cutting sheet thickness) | 13 mm | 15 mm | 30 mm | 30 mm |
| Stainless steel (Option “Advanced Applications”) | — | — | — | — |
| Aluminum (max. cutting sheet thickness) | 13 mm | 19 mm | 30 mm | 30 mm |
| Aluminum (Option “Advanced Applications”) | — | — | — | — |
| Brass (max. sheet thickness) | 6 mm | 8 mm | 15 mm | 15 mm |
| Copper (max. sheet thickness) | 6 mm | 8 mm | 12 mm | 15 mm |
| Total electric consumption of system ByStar Fiber 6225 | 21 kW | 22 kW | 23 kW | 27 kW |
| Total electric consumption of system ByStar Fiber 8025 | 21 kW | 23 kW | 23 kW | 27 kW |
Laser Source Technical Data – Fiber 12000 to Fiber 30000
| Laser source | Fiber 12000 | Fiber 15000 | Fiber 20000 | Fiber 30000 |
|---|---|---|---|---|
| Power | 12 kW | 15 kW | 20 kW | 30 kW |
| Range of adjustment | 1,200–12,000 W | 400–15,000 W | 400–20,000 W | 400–30,000 W |
| Wavelength | 1,070 nm | 1,070 nm | 1,070 nm | 1,070 nm |
| Steel (max. cutting sheet thickness) | 25 mm | 25 mm | 25 mm | 40 mm |
| Steel (with option BeamShaper) | 30 mm | 30 mm | — | — |
| Steel (Option “Advanced Applications”) | — | 51 mm | 51 mm | — |
| Stainless steel (max. cutting sheet thickness) | 30 mm | 40 mm | 40 mm | 40 mm |
| Stainless steel (Option “Advanced Applications”) | — | 51 mm | 51 mm | 60 mm |
| Aluminum (max. cutting sheet thickness) | 30 mm | 40 mm | 40 mm | 40 mm |
| Aluminum (Option “Advanced Applications”) | — | 51 mm | 51 mm | 60 mm |
| Brass (max. sheet thickness) | 15 mm | 19 mm | 19 mm | 19 mm |
| Copper (max. sheet thickness) | 15 mm | 19 mm | 19 mm | 19 mm |
| Total electric consumption of system ByStar Fiber 6225 | 27 kW | 27 kW | 23 kW | 44 kW |
| Total electric consumption of system ByStar Fiber 8025 | 27 kW | 27 kW | 23 kW | 44 kW |
바이스트로닉 바이스타(ByStar) 파이버 레이저 절단기는 고속 절단, 고정밀도, 안정적인 연속 생산 환경에서의 작동이 요구되는 기업을 위해 개발된 고급 금속 가공 장비입니다. 탄소강, 스테인리스강, 알루미늄, 비철금속 등 다양한 소재 가공에 적합하며, 단일 부품 생산부터 대량 생산까지 다양한 요구 사항을 충족합니다.
바이스타는 견고한 기계 구조, 최첨단 제어 시스템, 유연한 자동화 기능을 갖추고 있습니다. 파이버 레이저 기술 덕분에 열영향부를 최소화하고 날카로운 절단면을 구현하여 후가공을 줄입니다. 소프트웨어 시스템은 프로그램 설정, 소재 상 부품 배치, 가공 공정 제어 등을 더욱 편리하게 수행할 수 있도록 지원합니다.
이 장비는 정밀 기계 공장, 장비 제조, 금속 구조물, 자동차 및 관련 산업에 특히 적합합니다. 구성에 따라 바이스타는 자동 공작물 공급, 하역 및 자재 저장 시스템과 통합하여 생산성 향상, 가동 중지 시간 단축, 생산 비용 최적화에 기여할 수 있습니다.
연관 상품

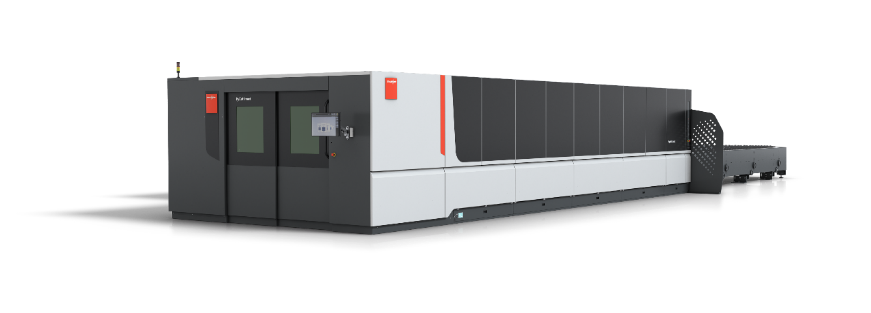

바이스트로닉 바이컷 노바 레이저 절단기
