YS2／YS2Aシリーズ高負荷プレスシステム

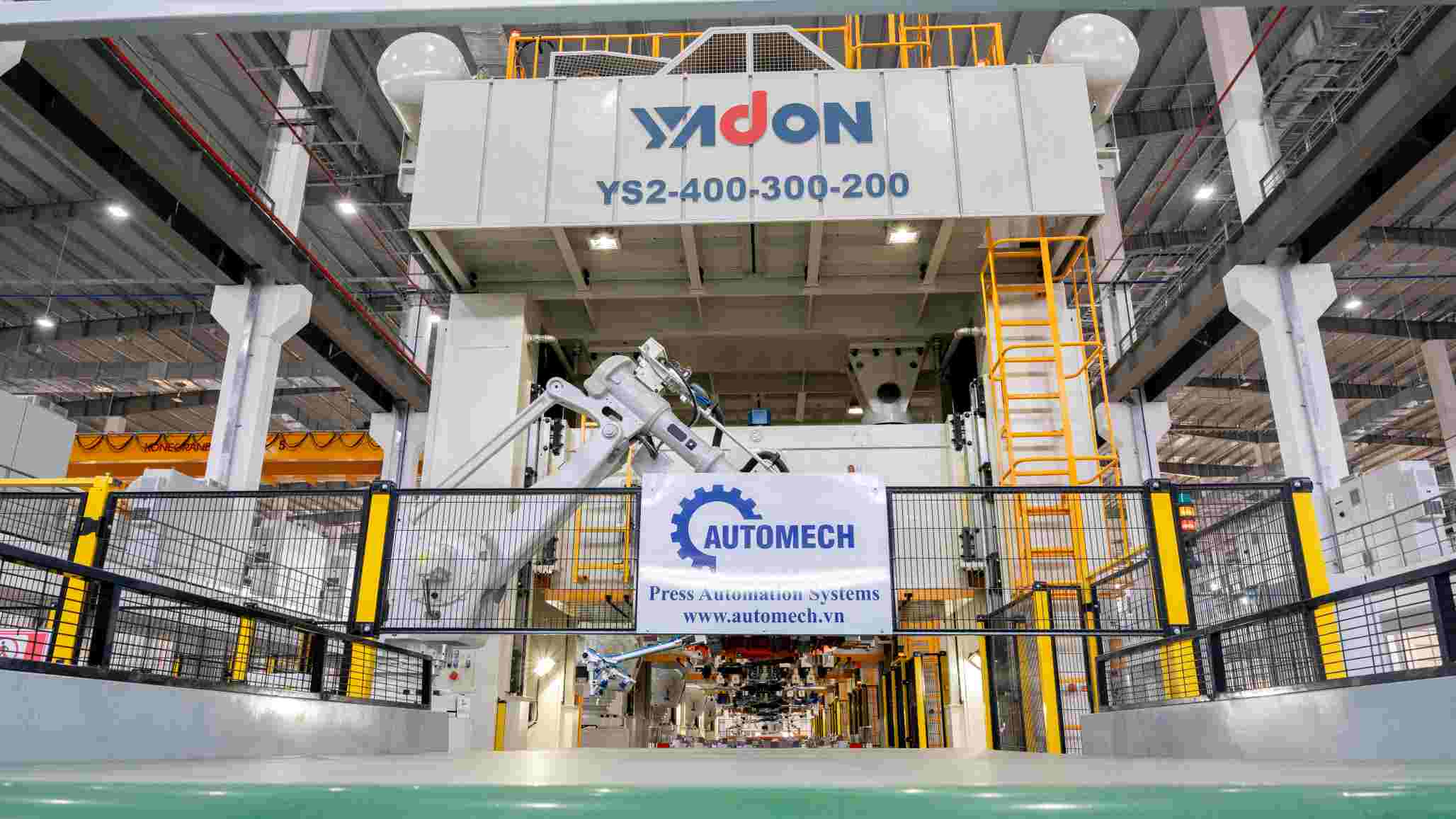

NTD09067

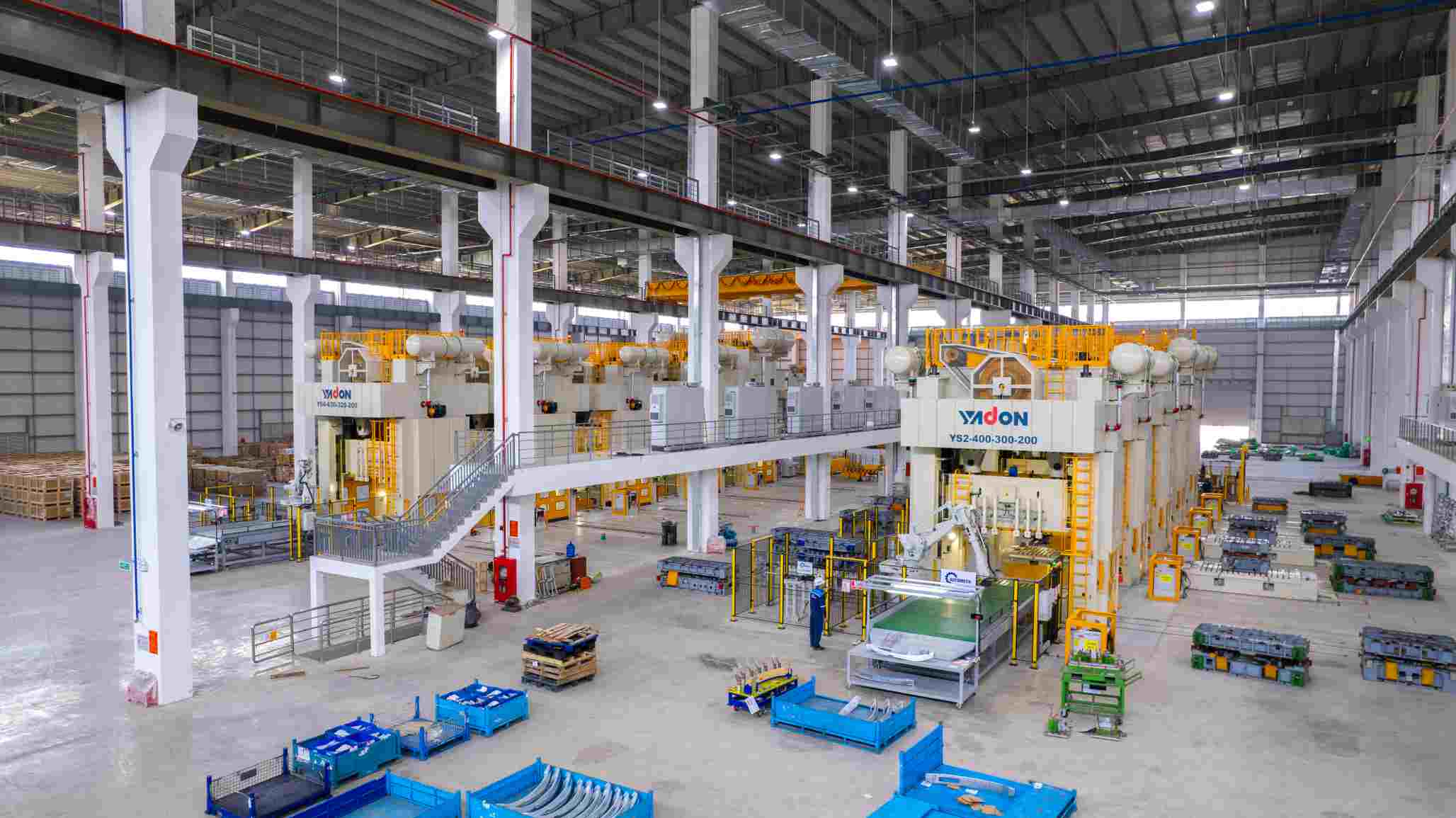

DJI_0409

製品説明

Items Technical Data Model			YS2A-250	YS2A-315	YS2A-400	YS2-400				YS2-500	YS2-500				YS2-630
Nominal Pressure		KN	2500	3150	4000	4000	4000	4000	4000	5000	5000	5000	5000	5000	6300	6300	6300	6300	6300
Nominal Pressure Stroke		mm	13	13	13	13	13	13	13	13	13	13	13	13	13	13	13	13	13
Stroke of Slide		mm	400	400	400	400	500	600	700	500	600	600	700	800	500	500	600	600	600
Stroke		S.P.M	16~25	16~25	16~25	10~20	10~20	10~20	10~20	10~20	10~20	10~20	10~20	10~20	10~20	10~20	10~20	10~20	10~20
Max.Die Set Height		mm	800	800	900	1000	1200	1000	1200	1000	1000	1200	1200	1200	1000	1000	1200	1200	1200
Die Height Adjustment		mm	350	350	400	400	400	400	500	400	400	500	500	500	400	400	500	500	500
Bolster	Size of Bolster	mm	2770X1250	2770X1250	2800X1600	2800X1600	2800X1600	3200X1600	3600X1800	3200X1600	3600X1800	3200X1600	3600X1800	4000X1800	3200X1600	3600X1800	3200X1600	3600X1800	4000X1800
	Direction of Moving Bolster		Fix	Fix	Fix	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving	Front/Side Moving
	Direction of Moving Bolster	mm	800	800	800	650	650	650	650	650	650	650	650	650	650	650	650	650	650
	Height From Floor to Bolster Surface	T	/	/	/	20	20	20	25	20	25	20	25	25	20	25	20	25	25
Bottom size os slide	Loading Capacity of Bolster	mm	2770X1250	2770X1250	2800X1600	2800X1600	2800X1600	3200X1600	3600X1800	3200X1600	3600X1800	3200X1600	3600X1800	4000X1800	3200X1600	3600X1800	3200X1600	3600X1800	4000X1800
Bottom size os slide	Bottom Size of Slide	T	5	5	6	10	12	10	10	10	12	10	12	12	10	12	10	12	12
Side Opening		mm	800	800	800	800	800	800	800	1200	1000	1000	1000	1000	1200	1200	1200	1200	1200
Main Motor Power		KW	37	37	45	45	45	45	45	75	55	55	55	55	75	75	75	75	75
Cushion	Force	KN	400	500	600	600	600	600	600	1000	800	800	800	800	1000	1000	1000	1000	1000
Cushion	Stroke	mm	15~150	15~150	15~150	15~150	15~150	15~150	15~150	20~200	20~200	20~200	20~200	20~200	20~200	20~200	20~200	20~200	20~200

YS2／YS2Aシリーズ高負荷プレスシステム – 2点式ストレートサイドプレス

高剛性・高精度・偏荷重対応に優れ、大量生産向けのプレス工程に最適な設備。

主な特長：

ロングストロークかつ堅牢な構造で、高精度・安定動作を実現
高剛性の本体は、横梁・立柱・ベースの3分割構造
偏心ギア構造と広いコネクティングロッド間隔により、偏荷重への高い耐性を確保
高精度・高安定性を実現する8面ロングガイドレール
大トルク・低慣性のエアクラッチ・ブレーキユニットを搭載
高感度油圧式過負荷保護装置（HOLP）を標準装備
自動循環式オイル潤滑システムにより、長寿命かつ安定稼働を支援
二重回路PLCによる安全・高信頼の制御システム

オプション（ご要望に応じて）：

エアクッション（ストローク調整、ストロークロックなどに対応）
移動式ボルスター（Movable Bolster）
自動材料供給装置（Automatic Feeder）
加圧力監視装置（Tonnage Monitor）
金型高さおよび空気圧の自動調整装置
